Мазут — это не жидкость, это суспензия.
Перекачка мазута — это всегда работа на износ. Каким бы чистым ни казалось топливо в паспорте, реальность нефтебаз и котельных такова: в мазуте всегда есть песок, окалина, ржавчина, куски парафина, волокна ветоши и карбонизированные смолы. По сути, насос перекачивает не вязкую жидкость, а абразивную суспензию с непредсказуемыми включениями.
Импортные винтовые насосы (например, одновинтовые типа Netzsch NEMO, Seepex BN, Moyno или многовинтовые типа Allweiler, Bornemann) десятилетиями считались эталоном для перекачки вязких сред. Однако их конструкция, созданная для «чистого» мазута европейских НПЗ, часто оказывается слишком нежной для суровых реалий российских топливных хозяйств.
Завод «Техмаш» разработал и серийно производит шнековые насосы ШН, которые конструктивно являются более живучей, ремонтопригодной и дешевой альтернативой импортным «винтовикам» именно в условиях загрязненного мазута.
В этой статье мы разберем, в чем конкретно наш ШН превосходит импортные винтовые агрегаты, и почему для мазута с механическими примесями стоит выбирать российскую конструкцию.
1. Разбираемся в терминологии: Шнек против Винта — в чем разница?
Часто эти понятия путают. Давайте расставим точки над «i».
1.1. Импортный винтовой насос (Screw Pump / Progressive Cavity)
В классическом понимании импортный винтовой насос — это одновинтовой (героторный) или многовинтовой агрегат.
-
Одновинтовой (Эксцентриковый): Внутри статора (эластомерной обоймы) вращается металлический ротор сложной винтовой формы. Перекачка происходит за счет продвижения отсеченных порций жидкости вдоль оси.
-
Многовинтовой (Трехвинтовой): Несколько металлических винтов в металлическом же корпусе. Требует очень чистой жидкости, так как зазоры микроскопические.

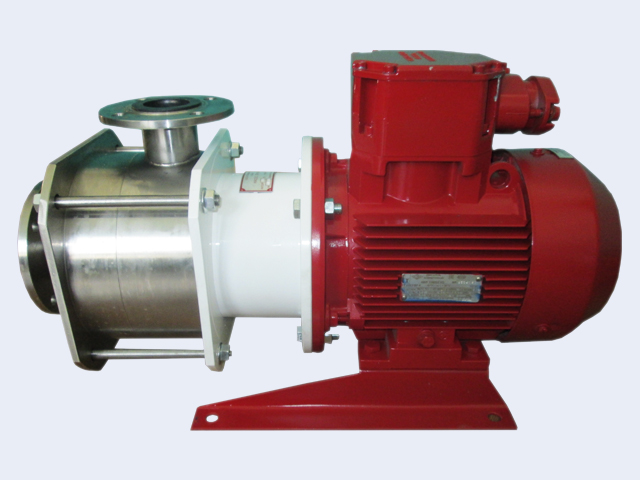

1.2. Наш шнековый насос ШН
Наш ШН — это насос с открытым шнеком (винтом Архимеда). Шнек (спиральный ротор) установлен консольно внутри цилиндрического корпуса. Вращаясь, он создает осевое усилие, перемещающее вязкую массу к выходному патрубку.
Ключевое отличие: У импортного «одновинтовика» ротор постоянно контактирует с упругой обоймой (статором) по всей длине, создавая трение. У нашего ШН зазор между шнеком и корпусом открытый — шнек как бы «плавает» в корпусе, не касаясь его.
2. Проблема импортных винтовых насосов: Ахиллесова пята — статор
2.1. Эластомерная обойма: приговор для грязного мазута
Стандартный импортный одновинтовой насос (Netzsch, Seepex) на 90% состоит из металлического ротора и эластомерного статора (резиновой или полиуретановой обоймы).
Что происходит, когда в мазуте попадается песок или окалина?
-
Абразивный износ: Песчинка попадает между металлическим ротором и резиновым статором. Ротор, вращаясь, вдавливает эту песчинку в резину.
-
Разрыв поверхности: Резина рвется или истирается. Образуются канавки, герметичность винтовой пары падает.
-
Потеря давления: Через образовавшиеся канавки жидкость перетекает обратно, производительность насоса резко падает.
-
Разбухание: Мазут, особенно с присадками или ароматикой, разъедает и разбухает резину (NBR не держит ароматику, EPDM не держит масла). Обойма выходит из строя еще до износа.
Ресурс статора при грязном мазуте: Часто 2–4 месяца. Стоимость нового статора в РФ сейчас (с учетом логистики) может достигать 50–70% стоимости всего насоса.
2.2. Чувствительность к «сухому ходу»
Если в мазуте образуется газовая пробка или насос хватает воздух, эластомерный статор мгновенно перегревается (так как он смазывается только перекачиваемой жидкостью). Резина горит, вулканизируется, трескается. 5 минут работы «насухо» — и импортному насосу требуется капитальный ремонт с заменой дорогостоящей обоймы.
2.3. Сложность регулировки
Для поддержания герметичности импортный винт часто требует поджатия (осевого смещения ротора). Это сложная процедура, требующая вызова сервисного инженера.
3. Конструкция насоса ШН от «Техмаш»: Живучесть по-русски
Мы пошли по другому пути. Наш шнековый насос ШН не имеет эластомерных деталей в проточной части.
3.1. Открытый шнек и «плавающий» зазор
Шнек изготовлен из цельной заготовки стали 40Х или нержавеющей стали 12Х18Н10Т (для агрессивных мазутов с серой). Корпус — из стали или чугуна с расточкой.
Зазор между шнеком и корпусом составляет 1–3 мм. Это значит:
-
Песчинка размером меньше зазора пролетает, не задевая металл.
-
Если попадается крупный кусок (например, камень), шнек его просто отталкивает или перемалывает кромкой, но не заклинивается.
-
Трение металла о металл отсутствует в принципе. Нет пар трения — нет износа.
3.2. Материалы и упрочнение
Для работы с абразивным мазутом мы применяем:
-
Шнек: Литой или точеный, с наплавкой кромок твердым сплавом (Stellite, T-590) или закалкой ТВЧ до твердости HRC 45–55.
-
Втулки и подшипники скольжения: Вне зоны абразивного потока (выносные опоры).
-
Торцевые уплотнения: Двойные, с затворной жидкостью (соляркой или антифризом), полностью изолированные от грязного мазута.
3.3. Низкие обороты
Шнековые насосы ШН работают на низких оборотах (обычно 300–750 об/мин). Это критически важно для абразивных сред.
-
Скорость износа пропорциональна кубу скорости потока. Снижая обороты в 3 раза по сравнению с центробежным насосом, мы снижаем абразивный износ в 27 раз.
-
Низкие обороты — это высокая всасывающая способность (до 7–8 метров) без кавитации даже на густом мазуте.
4. Сравнительный анализ: ШН «Техмаш» и Импортный винтовой насос
Давайте проведем прямое сравнение по ключевым параметрам для задачи «Перекачка мазута М100 с температурой 80°C, содержащего 2% механических примесей и 5% воды».
| Параметр | Импортный винтовой (Netzsch/Seepex) | Шнековый ШН («Техмаш») | Комментарий |
|---|---|---|---|
| Рабочие органы | Металлический ротор + эластомерный статор | Цельный шнек, корпус | Нет резины — нет расходников |
| Ресурс до капремонта | 3–6 месяцев (при абразиве) | 3–5 лет | За счет низких оборотов и зазора |
| Сухой ход | Фатален (сгорает обойма) | Допустим до 30 мин | Нет тесного контакта |
| Чувствительность к крупным частицам | Критична (разрыв обоймы) | Пропускает до 20–30 мм | Открытая геометрия |
| Ремонт | Замена импортного статора (дорого, долго ждать) | Замена подшипников или наплавка шнека | Ремонт в местной мастерской |
| Цена ЗИП | Высокая (60–70% от насоса) | Низкая (10–15% от насоса) | Экономия очевидна |
| Стабильность подачи | Отличная | Хорошая (небольшая пульсация) | Обеспечивается байпасом |
| Ремонтопригодность | Требует спец. оснастки | Разборка гаечным ключом | ШН проще |
5. Ключевые преимущества ШН в деталях
5.1. Не боится твердых включений
Для насосов ШН не страшны:
-
Песок (кварцевый абразив).
-
Окалина и ржавчина со стенок резервуаров.
-
Кусочки парафина (даже крупные, если они проходят во входной патрубок).
-
Обрывки упаковки, щепа, мелкие болты (перемалываются шнеком без остановки агрегата).
Импортный одновинтовой насос при попадании болта с большой вероятностью либо срежет кромку ротора, либо разорвет статор.
5.2. Стабильная работа на эмульсии «мазут-вода»
В мазуте почти всегда есть вода (до 10–15%). Импортный винтовой насос при перекачке водомазутной эмульсии страдает от кавитации и неравномерного смазывания обоймы. Наш ШН спокойно качает эмульсию, так как не требует смазывания пары трения.
5.3. Бережная перекачка (низкие сдвиговые нагрузки)
Низкие обороты шнека ШН означают, что мазут не «взбивается», как в центробежном насосе. Структура эмульсии сохраняется. Это важно, если мазут в дальнейшем сжигается в форсунках котлов — распыл будет качественнее, не будет расслоения топлива.
5.4. Допустимость реверса
Шнековый насос ШН может кратковременно работать в реверсе (например, для освобождения всасывающей линии от застывшего мазута). Импортные винтовые насосы с эластомерной обоймой реверс не любят — винт может вывернуться или повредить статор.
6. Экономика: Считаем деньги на примере котельной
Рассмотрим типовую котельную, работающую на мазуте М100. Расход топлива 5 м³/час. Насос работает 8 часов в сутки в отопительный сезон (250 дней).
Вариант А: Импортный винтовой насос (цена — 1 500 000 руб.)
-
Межремонтный интервал статора — 4 месяца (с учетом грязного мазута).
-
Замена статора — 750 000 руб. + работа сервисников 100 000 руб.
-
В год нужно 3 замены: (750 000 + 100 000) * 3 = 2 550 000 руб.
-
Совокупная стоимость за год: 1 500 000 + 2 550 000 = 4 050 000 руб.
Вариант Б: Шнековый насос ШН «Техмаш» (цена — 800 000 руб.)
-
Ресурс до первого ремонта — 3 года (при работе на абразиве).
-
Плановый ремонт через 3 года: замена торцевого уплотнения (60 000 руб.), наплавка шнека или замена втулок (100 000 руб.).
-
Итого за 3 года расходы: 800 000 + 160 000 = 960 000 руб.
-
Средняя стоимость за год: 320 000 руб.
Экономия на одном насосе за 1 год: 3 730 000 руб.
Это не маркетинговая цифра, а суровая арифметика эксплуатации. Импортный насос хорош для пищевых продуктов или чистых эмульсий. Для грязного мазута он — «капризная иномарка», которая ест запчасти.
7. Типичные возражения и наши ответы
Возражение 1: «Винтовой насос дает более точную дозировку»
Ответ: Да, это так. Но дозировка важна в пищевой или фармацевтической промышленности. Для перекачки мазута в котельной или на нефтебазе точность подачи ±5% не имеет значения. Зато живучесть и простота имеют решающее значение.
Возражение 2: «Винтовой насос создает большее давление (до 48 бар)»
Ответ: Шнековые насосы ШН нашего производства также могут развивать давление до 20–30 бар (в зависимости от количества витков и зазоров). Для подачи мазута в форсунки (обычно 5–10 бар) этого более чем достаточно. Если нужно качать на большое расстояние (например, 2–3 км), мы подберем многоступенчатый ШН с высоким давлением.
Возражение 3: «Импортный винт имеет более высокий КПД»
Ответ: Теоретически да. Но если в мазуте есть песок, КПД импортного винта падает на 30–40% уже через месяц эксплуатации из-за износа статора. Наш ШН работает с постоянным КПД весь срок службы.
8. Заключение: Когда нужен ШН, а когда — импортный винт?
Мы, завод «Техмаш», не утверждаем, что шнековый насос ШН — панацея. Мы за честный подход.
Выбирайте импортный винтовой насос, если:
-
Перекачиваете высокочистые среды (пищевые, фармацевтические) или идеально чистый мазут (после сепараторов).
-
Вам нужна сверхточная дозировка.
-
Вы готовы платить за дорогой сервис и ждать запчасти из-за границы.
Выбирайте наш шнековый насос ШН, если:
-
Вы работаете с мазутом М100/М40, печным топливом, гудроном, битумом или нефтешламом.
-
В среде есть механические примеси (песок, окалина, шлам).
-
Вам важна круглосуточная работа без остановок на замену резинок.
-
Вам нужна ремонтопригодность в условиях удаленной котельной или нефтебазы.
Шнековый насос ШН — это конструкция, созданная для выживания там, где импортная техника сдается. Простота, металл вместо резины, огромный ресурс и доступные запчасти. В условиях российских мазутных хозяйств это именно то, что нужно.
Техмаш — Насосы, которые переваривают грязь!
