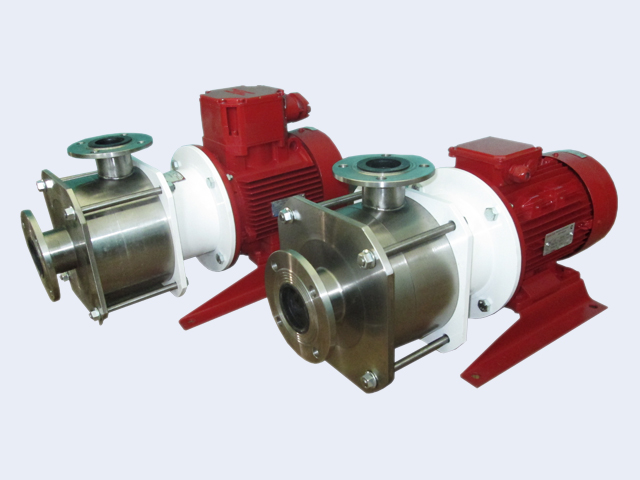

Почему для внутрибазовой перекачки дизеля (слив из автоцистерн, наполнение бочек) достаточно насоса КМ, а не ЦНС?

В практике снабжения нефтебаз и складов ГСМ существует устойчивый стереотип: «Раз мы работаем с топливом, надо брать насос посерьезнее, с запасом по напору и производительности». Эта логика часто приводит к тому, что для простейших операций — слива бензовоза или заправки 200-литровой бочки — закупается мощный многоступенчатый агрегат типа ЦНС (центробежный секционный насос).

Результат такой покупки парадоксален: агрегат стоимостью в несколько миллионов рублей работает на 10% своей мощности, постоянно кавитирует, греет топливо, «молотит» на закрытую задвижку и создает массу проблем энергетикам из-за перегрузки пусковых токов.

Завод «Техмаш», производящий всю линейку насосного оборудования (ЦНС, КМ, ШН, СВН, ЦДН), всегда говорит клиентам правду: для внутрибазовой перекачки дизеля лучше взять КМ, а не ЦНС. И вот почему.

1. Понимание задачи: Что такое «внутрибазовая перекачка»?

Внутрибазовая перекачка  — это перемещение топлива в пределах одной промышленной площадки или логистического узла. Она принципиально отличается от магистральной транспортировки.

Типичные сценарии:

1. Слив из автоцистерны (АЦ). Бензовоз привез 20–30 кубометров дизеля. Нужно перекачать его в резервуар хранения (РВС) объемом 500–2000 м³.

2. Наполнение бочек и канистр. Отгрузка мелкооптовым клиентам или снабжение цехов. Наполнение тары объемом 200 литров.

3. Внутрискладские перемещения. Перекачка из одного резервуара в другой для освобождения емкости под чистку или при смене сорта топлива.

4. Подача топлива на модульную котельную или дизель-генератор. Здесь напор нужен минимальный (обычно до 30–40 метров), а расход стабилен.

Ключевые параметры этих операций:

• Расход (Q): Обычно 10–50 м³/час. Редко нужно качать быстрее, так как скорость слива ограничена пропускной способностью шлангов (Ду 50–80) и производительностью насоса самой автоцистерны.

• Напор (H): 20–40 метров водного столба. Этого достаточно, чтобы поднять жидкость на высоту резервуара (5–12 метров) и преодолеть сопротивление труб и фильтров.

• Режим работы: Периодический, с частыми пусками и остановками, часто с работой «на себя» (на закрытую задвижку).

Для этих параметров центробежный секционный насос ЦНС является избыточным. Его стихия — магистральные перегоны.

2. Физика процесса: Чем ЦНС отличается от КМ?

2.1. Многоступенчатость против одной ступени

Насос ЦНС — это «поезд» из нескольких рабочих колес (ступеней), насаженных на один вал. Каждая ступень добавляет энергии потоку. Зачем это нужно? Чтобы создать высокое давление (напор 100, 200, 400 метров и выше). Это необходимо, когда дизель гонят по трубопроводу на расстояние 10–50 километров, преодолевая колоссальное гидравлическое сопротивление.

Насос КМ (консольный моноблочный) — это одно рабочее колесо. Он развивает напор до 50–80 метров (зависит от типоразмера), но делает это с максимальной эффективностью именно на этом участке характеристики.

2.2. Аналогия с автомобилем

Представьте, что вам нужно съездить в магазин за углом (внутрибазовая перекачка). Вы можете поехать на огромном седельном тягаче с полуприцепом (ЦНС) — он мощный, но в узких дворах его невозможно развернуть, расход топлива огромен, а скорость в городе ограничена. Или вы едете на легковом автомобиле (КМ) — он быстрый, маневренный и потребляет минимум топлива для этой задачи.
ЦНС — это магистральный тягач. КМ — это развозной фургон. Глупо возить пакет молока на фуре.

3. Экономическая арифметика: Стоимость владения

Давайте сравним два варианта для задачи «слив автоцистерны с дизелем в РВС 1000 м³».

Вариант А: Насос ЦНС 38-110

• Производительность: 38 м³/ч.

• Напор: 110 метров (11 атмосфер).

• Мощность двигателя: 30 кВт.

• Цена агрегата: Высокая (секционная конструкция, много деталей).

• Потребление электроэнергии: Так как напор 110 м избыточен, нам придется «душить» насос задвижкой на выходе. Двигатель все равно будет потреблять около 30 кВт/час.

Вариант Б: Насос КМ 80-50-200

• Производительность: 50 м³/ч.

• Напор: 50 метров.

• Мощность двигателя: 11 кВт.

• Цена агрегата: Существенно ниже (примерно в 1,5–2 раза).

• Потребление электроэнергии: Работает в оптимальной точке, потребляя 11 кВт/час, но так как качает быстрее (50 против 38), время работы сокращается.

Итог по энергии:
ЦНС сожжет ~30 кВт * 1 час = 30 кВтч.
КМ сожжет ~11 кВт * 0,76 часа = 8,4 кВтч.
Экономия на электричестве при каждом сливе одной цистерны — в 3,5 раза! Плюс ниже стартовые токи, дешевле кабельная продукция и автоматы защиты.

4. Технические риски: Работа на закрытую задвижку

Внутрибазовые операции редко бывают стационарными. Оператор включает насос, открывает задвижку, ждет пока цистерна опорожнится, потом перекрывает кран, идет к следующей бочке и т.д. Это значит, что насос часто работает в режиме «на себя» (нулевой подаче) или на малом расходе.

Что происходит с ЦНС при нулевой подаче?

У центробежного насоса мощность на валу пропорциональна подаче. На нулевой подаче КПД стремится к нулю, и вся потребляемая из сети энергия переходит в тепло.

• Перегрев: Вода (или дизель) внутри секций ЦНС быстро нагревается. Из-за сложной лабиринтной конструкции теплообмен с атмосферой затруднен.

• Кавитация и вибрация: Работа вне рабочей зоны вызывает обратные токи и вибрацию.

• Термическое расширение: При нагреве дизеля в замкнутом корпусе растет давление, что грозит разрушением прокладок между секциями.

Что происходит с КМ?

Консольный насос с одним колесом имеет гораздо меньший объем жидкости внутри себя. Он быстрее рассеивает тепло через корпус. Кроме того, для КМ работа с закрытой задвижкой в течение короткого времени (несколько минут) абсолютно штатна и не приводит к фатальным последствиям, хотя и для него не рекомендуется работать так часами.

5. Геометрия и удобство монтажа

5.1. Вес и габариты

ЦНС 38-110 весит более 300–400 кг (без учета двигателя). Для его монтажа нужен красивый фундамент, анкерные болты, виброопоры, центровка валов (насос и двигатель на общей раме на муфте).
КМ — моноблок. Насос и электродвигатель уже соединены на заводе-изготовителе (через фланцевый разъем или на общей консоли). Он весит 80–120 кг.
Результат: КМ можно установить на ровную площадку, закрепить болтами или даже поставить на антивибрационные опоры без капитального фундамента. Для временного поста слива цистерн — это идеальное решение.

5.2. Подключение труб

ЦНС имеет многоступенчатую конструкцию: вход сбоку, выход сверху. Это удобно для стационарных трубопроводов, но неудобно для гибких шлангов.
КМ имеет классическую спиральную форму: вход по оси, выход сверху (или наоборот). Подключить к нему гибкий шланг от бензовоза (через быстроразъемное соединение типа Camlock) проще простого.

6. Ремонтопригодность и обслуживание

Когда речь идет о бесперебойной работе склада ГСМ, простой из-за ремонта недопустим.

Ремонт ЦНС

Секционный насос — это «слоеный пирог». Чтобы добраться до подшипника или сальника, часто нужно разбирать весь агрегат: снимать двигатель, полумуфту, раскручивать стяжные шпильки, вынимать вал, снимать секции. Для этого нужен квалифицированный слесарь и несколько часов (иногда дней) простоя.

Ремонт КМ

Моноблочный насос КМ — это простота.

• Чтобы заменить торцевое уплотнение, нужно открутить несколько болтов и снять рабочее колесо. Замена занимает 30–40 минут прямо на месте.

• Подшипники качения обычно находятся в едином фонаре.

• Благодаря тому, что деталей меньше, а конструкция проще, запасные части (колесо, вал, уплотнение) для КМ стоят копейки по сравнению с комплектом секций для ЦНС.

Вывод: Для склада, где насос включают 5–10 раз в день, КМ — это гарантия живучести. Сломался — починили за час.

7. Кавитация и всасывание

При сливе из автоцистерны уровень жидкости постоянно падает. Насос работает в условиях переменного подпора.

ЦНС чувствителен к кавитации на первой ступени. Если срыв потока произойдет, возникает гидроудар, который может срезать шпонку или погнуть длинный вал.
КМ имеет более высокий кавитационный запас благодаря геометрии всасывающего патрубка и консольному расположению колеса. Он легче справляется с подсосом воздуха при опорожнении цистерны (хотя полностью от «сухого хода» не защищен, поэтому мы рекомендуем ставить датчик).

8. Когда все-таки нужен ЦНС? (Границы применимости)

Чтобы у читателя не сложилось впечатление, что мы «за КМ против ЦНС», четко определим границы.

Берите КМ, если:

• Перекачиваете в пределах одного терминала (расстояние до 500 метров).

• Напор не превышает 50–60 метров.

• Расход требуется до 200 м³/ч (наши КМ покрывают этот диапазон).

• Нужна мобильность и частое включение.

Берите ЦНС, если:

• Вы гоните дизель по магистральному отводу на соседнюю нефтебазу (5 км и более).

• Вам нужно закачать топливо в вертикальную емкость под давлением азота (газлифт).

• Требуется высокое давление на входе в фильтры тонкой очистки (например, авиатопливный комплекс).

Заключение: Профессиональный подбор насоса от «Техмаш» для перекачки дизтоплива из цистерн

Внутрибазовая перекачка дизеля — это типовой процесс, который требует надежного, недорогого и энергоэффективного решения. Насос КМ (консольный моноблочный) идеально подходит для этой задачи.

Завод «Техмаш» производит насосы КМ в различных исполнениях:

• КМ (чугун) — для стандартного дизеля;

• КМ (сталь 12Х18Н10Т) — для сернистого или осушенного дизеля;

• КМ с взрывозащищенным двигателем (Ex) — для обязательного применения на складах ГСМ;

• КМ на раме с тележкой — мобильные версии для слива ж/д цистерн или работы в полевых условиях.

Не переплачивайте за избыточную многоступенчатость. Если ваша задача — «перелить из бочки в бочку», не покупайте магистральный насос. Свяжитесь с нашими инженерами, назовите параметры вашей сети (расход, высоту подъема, длину трубопровода), и мы честно скажем, какой агрегат окупится быстрее и прослужит дольше.

Техмаш — Подбираем насос под задачу, а не наоборот!
