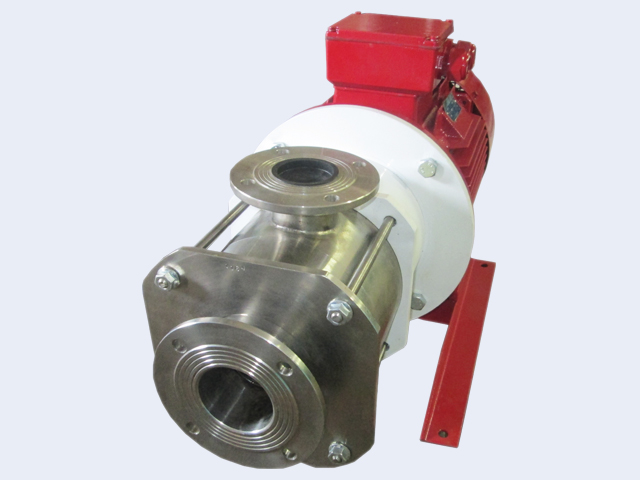

Насосы для сернистого дизельного топлива: особенности конструкции и защита от коррозии

Дизельное топливо лишь на первый взгляд кажется нейтральной жидкостью. На самом деле, это сложная углеводородная смесь, содержащая целый букет агрессивных компонентов. Один из самых коварных — сера и её соединения.

Современные стандарты (Евро-5, Евро-6) жестко ограничивают содержание серы в товарном топливе (до 10 ppm), но реальность промышленной эксплуатации далека от лабораторных идеалов. На нефтебазах, в резервуарах длительного хранения, при работе с печным топливом, судовым маловязким топливом (СМТ) или дизелем технического назначения содержание серы может достигать 0,2–1,0% и выше.

Кроме того, даже «чистое» топливо со временем окисляется, а при контакте с воздухом и водой образует агрессивные сернистые соединения — меркаптаны, сульфиды и, что самое опасное, — сероводород (H₂S) при участии сульфатредуцирующих бактерий.

Для насосного оборудования наличие серы означает одно: ускоренная электрохимическая коррозия, деградация уплотнений и риск внезапного отказа.

Завод «Техмаш» проектирует и производит насосы (ЦНС, КМ, ШН, СВН, ЦДН), учитывая специфику перекачки именно таких «сложных» сред. В этой статье мы разберем, какие конструктивные особенности должны быть у насоса, чтобы он надежно работал на сернистом дизельном топливе.

1. Химия процесса: почему сера опасна для металла?

Чтобы понять требования к конструкции, нужно разобраться в механизме разрушения.

1.1. Образование кислот

При хранении дизельного топлива в резервуарах неизбежно образуется подтоварная вода. Сера, содержащаяся в топливе в виде органических соединений, постепенно переходит в водную фазу, где окисляется до серной (H₂SO₄) и сернистой (H₂SO₃) кислот.

Даже слабый раствор кислоты (pH 4–5) запускает процесс коррозии углеродистой стали и чугуна.

1.2. Сероводородное растрескивание (H₂S)

Сероводород (H₂S) — сильнейший яд для металла. Он вызывает:

• Общую коррозию: Образование рыхлой пленки сульфида железа, которая отслаивается и забивает зазоры.

• Сульфидное растрескивание под напряжением (СКРН): H₂S проникает в кристаллическую решетку стали, вызывая образование микротрещин. Особенно страдают высокопрочные стали и сварные швы. Это самый опасный вид разрушения, так как происходит внезапно, без видимых признаков износа.

1.3. Электрохимические пары

Если в проточной части насоса сочетаются разные металлы (например, чугунный корпус и бронзовое колесо), в присутствии влаги и серы образуется гальваническая пара. Начинается ускоренное растворение более активного металла (чугуна).

Вывод: Насос для сернистого дизеля должен быть изготовлен из материалов, стойких к этим трем механизмам разрушения.

2. Материал проточной части: ставка на аустенитную нержавеющую сталь

2.1. Почему чугун и углеродистая сталь неприемлемы

Классические насосы из серого чугуна (СЧ20) или стали 25Л в условиях сернистого топлива обречены на быстрый выход из строя:

• Чугун активно корродирует в кислой среде, образуя мягкие графитированные слои.

• Продукты коррозии (ржавчина) загрязняют топливо, что недопустимо для современных двигателей.

2.2. Наш стандарт: сталь 12Х18Н10Т (AISI 321)

На заводе «Техмаш» для проточной части насосов, предназначенных для перекачки сернистого дизеля, мы применяем нержавеющую аустенитную сталь марки 12Х18Н10Т.

Почему именно она:

• 18% хрома (Cr): Образует на поверхности плотную пассивную пленку оксида хрома (Cr₂O₃), которая устойчива к действию слабых кислот (сернистой, серной при низких концентрациях).

• 10% никеля (Ni): Стабилизирует аустенитную (гранецентрированную) решетку. Это делает сталь пластичной, ударопрочной и не склонной к хрупкому разрушению.

• Титан (Ti): Ключевой легирующий элемент именно для сернистых сред. Титан связывает углерод, предотвращая образование карбидов хрома при сварке. Это гарантирует, что сварные швы корпуса насоса не станут очагами межкристаллитной коррозии (МКК).

2.3. Молибден — опция для экстремальных условий

Если содержание серы экстремально высокое (работа с сернистой нефтью, газоконденсатом с H₂S), мы предлагаем исполнение проточной части из стали 10Х17Н13М2Т (AISI 316Ti). Добавка молибдена (Mo) повышает стойкость к точечной (питтинговой) коррозии, которую провоцируют хлориды и сульфиды в водной фазе.

3. Конструкция уплотнений вала: герметичность превыше всего

Если материал корпуса — это вопрос долговечности, то уплотнение вала — это вопрос безопасности. Утечка сернистого дизеля наружу недопустима.

3.1. Отказ от сальниковой набивки

Классический сальник для сернистого топлива не подходит:

• Набивка требует постоянной протечки для смазки и охлаждения (примерно 10–20 капель в минуту). Эта протечка испаряется, создавая взрывоопасную концентрацию паров и обнажая вал, который мгновенно корродирует.

• Сернистые соединения разрушают графитовую пропитку набивки.

Решение: Для всех насосов для сернистого ДТ мы рекомендуем использовать торцевые уплотнения.

3.2. Типы торцевых уплотнений для сернистой среды

• Одинарное ТУ (стандарт): Пара трения «карбид кремния (SiC) — графит», вторичные уплотнения из фторкаучука (FKM/Viton) или EP. Это минимальный стандарт. Витон устойчив к дизелю и слабым кислотам.

• Двойное ТУ (схема «Тандем» или «Back-to-Back»): Рекомендуется для насосов, работающих под высоким давлением или с высокотоксичным топливом. Между двумя уплотнениями подается затворная жидкость. Это гарантирует полную герметичность и охлаждение узла.

• Картриджное исполнение: Мы устанавливаем ТУ в готовом картридже. Это исключает ошибки монтажа при сборке на объекте.

3.3. Гильза вала из нержавейки

Вал насоса в зоне установки уплотнения должен быть защищен сменной гильзой. Мы изготавливаем гильзы из стали 12Х18Н10Т или наплавляем твердый сплав (Stellite). Если гильза покроется язвами коррозии, ее можно заменить за 30 минут без разбора всего насоса.

4. Геометрия проточной части: защита от накопления отложений

Сернистое дизельное топливо склонно к образованию смол и осадков, особенно при контакте с водой и кислородом. Эти отложения налипают на стенки каналов, увеличивают шероховатость и снижают КПД.

4.1. Шероховатость поверхностей

При литье из чугуна поверхность пористая, с раковинами. В этих «кратерах» скапливается вода с серной кислотой, запускается коррозия под отложениями.
Проточная часть наших насосов из 12Х18Н10Т обрабатывается механически (точение, фрезерование) до шероховатости Ra 1.6–3.2 мкм. Это обеспечивает:

• Гладкую поверхность, к которой меньше прилипают смолы и шламы.

• Отсутствие микротрещин и пор, где могла бы «прятаться» агрессивная вода.

4.2. Промывные каналы и сливные пробки

Для сернистого топлива важна возможность полного дренажа насоса на время простоя.
Особенность конструкции «Техмаш»:

• В нижней точке корпуса каждой секции ЦНС предусмотрены резьбовые отверстия под сливные пробки.

• На всасывающем и напорном патрубках предусмотрены штуцеры для подключения промывки (пропарки) насоса перед ремонтом или консервацией.

4.3. Зазоры щелевых уплотнений

В насосах ЦНС между рабочим колесом и корпусом установлены щелевые уплотнения. Если зазор слишком мал, при попадании абразива (продукты коррозии, сульфиды железа) происходит заклинивание.
Мы подбираем зазоры с учетом возможного набухания и отложения смол. Это немного снижает объемный КПД (на доли процента), но резко повышает надежность.

5. Специальные конструктивные решения для сернистых сред

5.1. Насосы в кислотостойком исполнении (серия ЦНСк)

У нас есть отдельная линейка ЦНСк — насосы центробежные секционные кислотостойкие. Они изначально спроектированы для сред с низким pH, в том числе для высокосернистой нефти и стоков нефтепереработки.
Отличия от стандартного ЦНС:

• Проточная часть полностью из стали AISI 316Ti (10Х17Н13М2Т) или сплавов типа Hastelloy (по запросу).

• Корпусные уплотнения между секциями — из прокладок на основе PTFE (тефлона), устойчивых к кислотам.

• Вал в проточной части защищен облицовкой (гильзами) из нержавейки на всю длину, а не только в зоне ТУ.

5.2. Свободновихревые насосы СВН — решение для «грязного» сернистого топлива

Если дизельное топливо содержит не только серу, но и механические примеси (шлам, песок, ржавчину из резервуаров), мы рекомендуем СВН (свободновихревые насосы).
Особенность конструкции:
Рабочее колесо вынесено из основного потока (работает в задней камере). Жидкость прокачивается за счет вихря, а не прямого контакта с лопатками.
Преимущества для сернистой среды:

• Сернистые отложения не налипают на колесо, так как оно находится вне стесненного канала.

• Крупные частицы не истирают корпус.

• Меньше вибраций, меньше нагрузка на уплотнения.

5.3. Шнековые насосы ШН — для вязкого печного топлива

Для высоковязкого сернистого печного топлива (мазуты, СМТ) мы предлагаем шнековые насосы. Они обеспечивают ламинарный поток без эмульгирования. Шнек изготавливается из нержавейки с наплавкой твердым сплавом, что защищает его от сернистой коррозии и абразива одновременно.

6. Влияние серы на подшипниковые узлы и раму

Сера в топливе опасна не только для проточной части.

6.1. Пары и туман

При работе насоса через сальники или микронеплотности во фланцах выделяются пары, содержащие сернистые соединения. Эти пары конденсируются на холодных частях — лапах корпуса, раме, подшипниковых узлах.

Защита от «Техмаш»:

• Мы используем лабиринтные уплотнения с отводом утечек на подшипниковых узлах.

• Подшипниковые узлы выполняются с защитой от попадания капельной жидкости (брызговики).

• Лакокрасочное покрытие рам — химически стойкая эпоксидная грунтовка + акрил-уретановая эмаль. Это защищает металлоконструкцию от кислотных конденсатов.

6.2. Вентиляция

Для закрытых насосных станций, где качают высокосернистое топливо, критична вентиляция. Мы можем укомплектовать насос датчиками утечки и фланцевыми уплотнениями, которые минимизируют выброс паров в помещение.

7. Итоговая таблица конструктивных решений для сернистого ДТ

8. Рекомендации по эксплуатации (кратко)

Даже правильно спроектированный насос требует соблюдения регламента:

1. Не допускайте простоев с остатками продукта. После остановки промойте насос чистым дизелем с низким содержанием серы или продуйте инертным газом (азотом).

2. Контролируйте воду. Вода — катализатор коррозии. Следите за дренажом резервуаров, не допускайте попадания подтоварной воды в насос.

3. Используйте ингибиторы. Добавки в топливо могут замедлить коррозию, но не заменяют правильный выбор материала.

4. Регулярно проверяйте pH и содержание H₂S в парах и конденсате из насосной станции.

Заключение: инженерный подход вместо «запаса прочности наугад»

Перекачка сернистого дизельного топлива — это задача для продуманного оборудования, а не для «универсального» насоса из чугуна.

Завод «Техмаш» подходит к этой проблеме комплексно:

• Материаловедение: Мы используем аустенитные хромоникелевые стали с титаном (12Х18Н10Т) как базовое решение, и молибденовые стали для экстремальных случаев.

• Геометрия: Гладкие поверхности, правильные зазоры, дренажные отверстия.

• Герметизация: Современные торцевые уплотнения, исключающие контакт серы с подшипниками и атмосферой.

• Надежность: Каждый насос проходит гидроиспытания и контроль герметичности именно на той среде, для которой он предназначен.

Если ваш объект работает с высокосернистым топливом, не выбирайте оборудование по принципу «лишь бы качало». Выбирайте насос, который не боится химии. Выбирайте «Техмаш».
