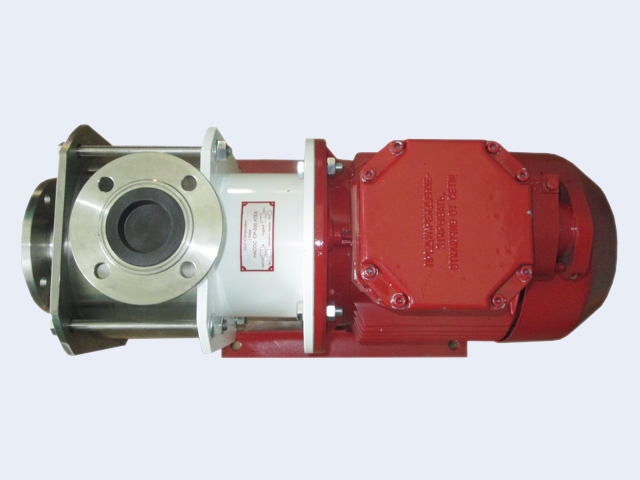

Перемещение дизельного топлива из резервуаров хранения на значительные расстояния — это принципиально иная задача, чем внутрибазовая перекачка. Когда речь идет о подаче топлива на 5, 10, 20 и более километров, мы сталкиваемся с колоссальным гидравлическим сопротивлением трубопровода, необходимостью поддерживать стабильное давление и обеспечивать высокий КПД агрегата.
В таких условиях ошибка в выборе типа насоса оборачивается не просто лишними затратами электроэнергии, а физической невозможностью доставить продукт потребителю.
Завод «Техмаш» производит несколько типов насосов, пригодных для перекачки нефтепродуктов: консольные моноблочные КМ, шнековые ШН, свободновихревые СВН, дисковые ЦДН и секционные ЦНС. Однако для задачи «большое расстояние» существует один безусловный лидер — центробежный секционный насос ЦНС.
В этой статье мы подробно разберем, почему именно ЦНС является оптимальным выбором, какие альтернативы существуют и в каких случаях они уместны, а также как правильно подобрать агрегат под конкретную трассу.
1. Критерии выбора насоса для магистральной перекачки дизельного топлива
Прежде чем называть победителя, сформулируем требования, которым должен соответствовать насос для транспортировки дизеля на расстояние от 3–5 км и более.
1.1. Высокий напор
Главный враг дальнего трубопровода — трение. На каждый километр стальной трубы Ду150 при расходе 50 м³/ч теряется в среднем 5–7 метров напора. На дистанции 10 км суммарные потери достигают 60–80 метров, а если учесть перепады высот, местные сопротивления и необходимость остаточного давления, требуемый напор легко переваливает за 100–150 метров.
Одиночный консольный насос (КМ) физически не может создать такое давление при сохранении высокого КПД. Ему нужен помощник — последовательное соединение или многоступенчатая конструкция.
1.2. Стабильность подачи при изменении давления
По мере опорожнения резервуаров уровень жидкости меняется, меняется и подпор на всасывании. Насос должен сохранять рабочую точку, не уходя в кавитацию и не «плавая» по характеристике.
1.3. Высокий КПД
При мощности двигателя 30, 50, 100 и более кВт каждый процент КПД — это десятки тысяч рублей в год на электроэнергии. Секционные насосы проектируются так, чтобы работать в узком диапазоне оптимальных режимов.
1.4. Ремонтопригодность в полевых условиях
Чем дальше трубопровод от базы, тем важнее возможность быстро восстановить агрегат без отправки на завод-изготовитель.
2. Почему именно ЦНС? Разбор преимуществ
2.1. Принцип «паровоза»: Сложение напоров
ЦНС расшифровывается как «насос центробежный секционный». Его конструкция представляет собой пакет одинаковых секций, в каждой из которых установлено рабочее колесо и направляющий аппарат. Колеса насажены на общий вал и вращаются с одинаковой скоростью.
Ключевая особенность: Напоры ступеней складываются (при последовательном соединении), а расход остается одинаковым для всех колес.
Если одна ступень развивает 25 метров при расходе 50 м³/ч, то:
-
2 ступени дадут 50 метров;
-
4 ступени — 100 метров;
-
8 ступеней — 200 метров.
Именно эта способность «набирать давление по пути» делает ЦНС идеальным инструментом для преодоления длинных дистанций.
2.2. Высокий КПД в рабочей зоне
Многоступенчатая конструкция позволяет каждому колесу работать в оптимальном гидравлическом режиме. В отличие от одноколесного насоса, который при высоком напоре вынужден иметь колесо большого диаметра с низкой быстроходностью (и, как следствие, низким КПД), ЦНС использует несколько колес умеренного диаметра. Это обеспечивает общий КПД агрегата на уровне 65–75%, а для крупных машин — до 80%.
2.3. Плавная характеристика Q-H
Кривая зависимости напора от расхода у ЦНС — пологая и предсказуемая. Это означает, что при изменении сопротивления трубопровода (например, при засорении фильтра) насос плавно переходит на другую рабочую точку без резких скачков давления и гидроударов.
2.4. Высокая надежность подшипниковых узлов
Вал ЦНС опирается на выносные подшипниковые опоры, которые изолированы от проточной части. Это защищает подшипники от попадания нефтепродукта и позволяет им работать в масляной ванне с эффективным охлаждением. Ресурс подшипников при правильной эксплуатации — 20 000–40 000 часов.
2.5. Гибкость конфигурации
Секционная конструкция позволяет заводу-изготовителю легко изменять количество ступеней без перепроектирования всего агрегата. Вам нужен насос на 80 метров — соберем 3–4 секции. Нужен на 200 метров — поставим 8 секций. При этом все остальные узлы (подшипники, уплотнения, рама) остаются унифицированными.
3. Сравнение с альтернативами
3.1. КМ (консольные моноблочные)
-
Максимальный напор: 50–80 метров.
-
Применимость: Внутрибазовые операции, подача в ближайшие резервуары, работа на котельную в пределах одной площадки.
-
Недостатки для магистрали: Для 5 км и более одного КМ недостаточно. Потребуется последовательная установка двух-трех агрегатов, что ведет к сложной обвязке, синхронизации пусков и росту стоимости.
Вывод: КМ — отличный солдат для коротких дистанций, но не марафонец.
3.2. ШН (шнековые)
-
Максимальный напор: До 20–30 бар (200–300 метров) в многоступенчатом исполнении.
-
Применимость: Высоковязкие и загрязненные продукты (мазут, нефтешлам, тяжелая нефть). Для чистого дизеля их КПД ниже, чем у центробежных, а стоимость выше.
-
Недостатки для чистого дизеля: Низкий КПД на маловязких жидкостях, большие габариты, выше требования к фильтрации (хотя и ниже, чем у винтовых импортных).
Вывод: ШН выбирают, когда дизель «грязный» или содержит много парафинов. Для товарного чистого дизеля на дальнее расстояние ЦНС эффективнее.
3.3. СВН (свободновихревые)
-
Максимальный напор: 30–50 метров.
-
Применимость: Откачка донных остатков, грязных стоков, эмульсий.
-
Недостатки: Принципиально не предназначены для создания высокого давления. Их стихия — большой расход при малом напоре.
Вывод: Не подходят для магистралей.
3.4. ЦДН (дисковые)
-
Максимальный напор: До 100 метров в многоступенчатом исполнении.
-
Применимость: Бережная перекачка эмульсий, легких фракций, жидкостей с газом.
-
Недостатки: Ограниченный напор, более низкий КПД по сравнению с лопастными центробежными на чистых жидкостях.
Вывод: Хороши для специфических сред, но не для магистрального транспорта чистого дизеля.
4. Типовой расчет: Выбор ЦНС для перекачки дизельного топлива на 10 км
Рассмотрим практический пример, чтобы показать логику подбора.
4.1. Исходные данные
-
Продукт: Дизельное топливо летнее (ρ = 840 кг/м³, ν = 4 сСт).
-
Расход: 80 м³/ч (типовая подача для нефтебазы).
-
Длина трубопровода: 10 000 м.
-
Диаметр трубы: Ду200 (внутренний ≈ 200 мм).
-
Геодезический перепад: +15 м (подъем в конечный резервуар).
-
Остаточное давление на выходе: 10 м.
4.2. Расчет потерь
-
Скорость потока:
S = π × (0,1)² = 0,0314 м².
v = 80 / 3600 / 0,0314 = 0,707 м/с. -
Число Рейнольдса:
Re = (0,707 × 0,2) / (4 × 10⁻⁶) = 35 350 (турбулентный режим). -
Коэффициент трения (формула Альтшуля, Δ = 0,2 мм):
Δ/D = 0,0002 / 0,2 = 0,001.
68/Re = 68/35350 = 0,00192.
Сумма = 0,00292.
λ = 0,11 × (0,00292)^0,25 ≈ 0,0255. -
Линейные потери:
h_лин = 0,0255 × (10000 / 0,2) × (0,707² / 19,62)
h_лин = 0,0255 × 50 000 × 0,0255 ≈ 32,5 м. -
Местные потери (Σξ = 15):
h_мест = 15 × 0,0255 ≈ 0,38 м. -
Суммарный требуемый напор:
H = 32,5 + 0,38 + 15 + 10 = 57,9 м ≈ 58 м.
4.3. Подбор насоса
Для расхода 80 м³/ч и напора 58 м идеально подходит насос ЦНС 80-60 с количеством ступеней, обеспечивающим данный напор.
Допустим, одна ступень этого типоразмера дает 20 м.
Тогда n = 58 / 20 ≈ 2,9 → 3 ступени.
Насос ЦНС 80-60 (3 ступени) создаст напор 60 м при расходе 80 м³/ч. Это обеспечивает небольшой запас на случай роста шероховатости труб или работы зимой (вязкость выше).
5. Зимняя эксплуатация: Почему запас по напору критичен?
Дизельное топливо зимой густеет. При -20°C вязкость зимнего ДТ может достигать 8–10 сСт (против 4 сСт летом). Это означает, что потери на трение вырастут пропорционально росту коэффициента трения.
Для нашего примера с 10 км трубопровода:
-
При вязкости 10 сСт число Re упадет до ~14 000, коэффициент λ вырастет примерно до 0,031.
-
Потери составят ~40 м (вместо 32,5 м).
Если бы мы выбрали насос «впритык» (2 ступени, 40 м), зимой он бы не справился. Выбор 3 ступеней с запасом 20–30% — это страховка от сезонных проблем.
Рекомендация завода «Техмаш»: При расчете магистральных насосов для дизеля всегда закладывайте в расчет зимнюю вязкость, если не предусмотрен подогрев топлива в резервуарах.
6. Конструктивные особенности ЦНС «Техмаш» для магистральных задач
6.1. Проточная часть из нержавеющей стали 12Х18Н10Т
Мы принципиально изготавливаем проточные части ЦНС из аустенитной нержавейки. Это дает:
-
Отсутствие коррозии при наличии подтоварной воды.
-
Низкую шероховатость (Ra 1,6–3,2), что сохраняет КПД на весь срок службы.
-
Искробезопасность (важно для дизеля).
6.2. Картриджные торцевые уплотнения
Для магистральных насосов, работающих круглосуточно, мы используем торцевые уплотнения картриджного типа. Это позволяет заменить уплотнение за 30–40 минут без полной разборки насоса.
6.3. Усиленный вал и подшипники
Длинный вал ЦНС испытывает значительные осевые нагрузки (из-за разницы давлений на ступенях). Мы применяем гидравлическую разгрузку осевой силы (разгрузочный диск) и подшипники SKF/FAG класса точности P5.
6.4. Модульность
Все наши ЦНС спроектированы так, что количество ступеней можно изменить прямо на объекте. Если через 5 лет вам понадобится увеличить напор (например, построили новую ветку трубопровода), достаточно доставить дополнительные секции и удлиненный вал — не нужно менять весь насос.
7. Альтернативный сценарий: Дизель с высоким содержанием парафинов
Если перекачиваемый дизель — это не товарное топливо Евро-5, а, например, печное топливо или судовое маловязкое (СМТ), где много парафинов, смол и возможна вязкость 50–100 сСт при низких температурах, выбор может сместиться в сторону шнековых насосов ШН.
ШН «Техмаш» способен перекачивать высоковязкий продукт на расстояние 5 км, развивая давление до 20 бар. Однако его КПД будет ниже, чем у ЦНС (примерно 45–55% против 70–75%). Если же вязкость высокая круглый год, то ЦНС просто не сможет работать (кавитация, перегрузка), и шнековый насос становится единственным разумным решением.
Правило:
-
Вязкость до 15 сСт → ЦНС.
-
Вязкость 15–50 сСт → ЦНС с подогревом топлива или ЦДН.
-
Вязкость выше 50 сСт → ШН.
8. Итоговый алгоритм выбора насоса для дальних расстояний
-
Соберите исходные данные: Расход, длина трубопровода, диаметр, геодезия, свойства топлива (плотность, вязкость зимой и летом).
-
Рассчитайте требуемый напор с запасом на зимний период.
-
Оцените вязкость продукта. Если она не превышает 15 сСт — двигайтесь к ЦНС.
-
Выберите типоразмер ЦНС по подаче, чтобы рабочая точка находилась в диапазоне 0,7–1,1 от номинала.
-
Определите необходимое количество ступеней, разделив требуемый напор на напор одной ступени.
-
Проверьте кавитационный запас (NPSH). Для дизеля с высоким давлением насыщенных паров необходимо убедиться, что подпор на всасывании достаточен.
-
Уточните у производителя возможность обточки колес для точной подгонки характеристики.
Заключение: ЦНС — стандарт для магистралей
Перекачка дизельного топлива на большие расстояния — это задача, где недопустимы компромиссы. Насос должен быть высоконапорным, энергоэффективным и ремонтопригодным.
Завод «Техмаш» рекомендует для этих целей насосы ЦНС как базовое решение. Они обеспечивают:
-
Необходимый напор (до 400+ метров);
-
Стабильный расход;
-
Максимальный КПД среди всех типов центробежных машин;
-
Возможность гибкой модернизации под изменение задач.
Если ваш объект планирует транспортировку топлива на расстояние от 3 км и более — не тратьте время на эксперименты с одиночными консольными насосами. Обратитесь к инженерам «Техмаш». Мы выполним полный гидравлический расчет, подберем оптимальное количество ступеней и поставим агрегат, который будет годами стабильно перекачивать дизель туда, куда нужно.
