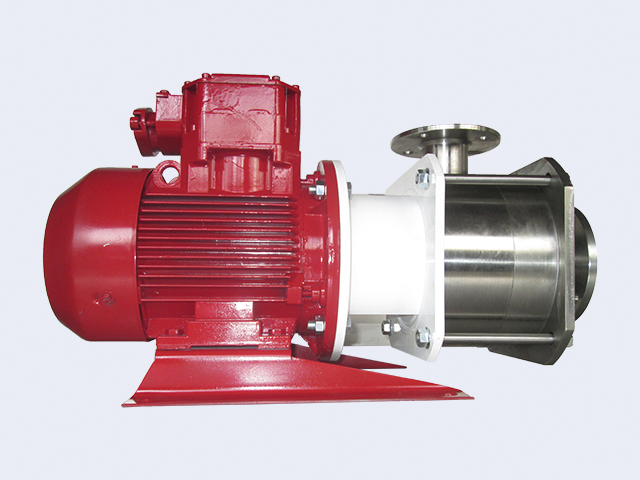

Какие европейские насосы можно без переделки обвязки заменить насосами КМ или ЦНС нашего производства?

Самый большой страх главного инженера при замене импортного насоса на российский — это не цена и даже не качество. Это переделка обвязки. Перспектива резать трубопроводы, переваривать фундаментные рамы, менять фланцы и переделывать кабельные трассы останавливает многие проекты по импортозамещению.

Но практика показывает: в 70% случаев замена европейского насоса на отечественный аналог проходит без сварочных работ на трубопроводе, если правильно подобрана гидравлика и габаритная схема.

Завод «Техмаш» специализируется на выпуске промышленных насосов ЦНС (центробежные секционные) и КМ (консольные моноблочные). Эти машины изначально проектировались по стандартам, заложенным еще в советской школе насосостроения (ГОСТ 10407, ГОСТ 22247), но их гидравлические характеристики и присоединительные размеры удивительно точно совпадают с целым рядом европейских брендов.

В этой статье мы разберем, какие именно европейские насосы можно безболезненно (или с минимальными токарными работами) заменить насосами «Техмаш», и какие нюансы нужно проверить перед заказом.

1. Почему замена часто возможна без переделки?

Существует миф, что «европейцы» делают насосы по каким-то своим, уникальным стандартам. На самом деле, насосный рынок Европы и России исторически развивался по общим лекалам гидравлики.

1.1. Стандарт ISO 2858 (DIN 24255)

Большинство европейских консольных (одноступенчатых) насосов для химии и нефтехимии спроектированы по стандарту ISO 2858. Этот стандарт жестко регламентирует:

• Межосевые расстояния (размеры между валом и лапами);

• Диаметры и расположение фланцев;

• Длину вала.

Российские насосы типа КМ (консольные моноблочные), а также их аналоги типа К (консольные на раме), по габаритам и присоединительным размерам очень близки к этому стандарту, так как советская школа также ориентировалась на международную унификацию.

1.2. Секционная конструкция (Ring Section)

Насосы ЦНС (например, ЦНС 38-220 или ЦНС 60-330) являются многоступенчатыми. Европейские аналоги — это насосы типа Multitec (KSB), CRN (Grundfos), e-SV (Lowara/Xylem) в промышленном исполнении.
Хотя у «вертикалок» Grundfos и Lowara другое расположение патрубков (обычно «ин-лайн»), горизонтальные европейские секционники, особенно старых серий (Sulzer, KSB Multitec, некоторые модели Pompetravaini), имеют классическую схему: всасывающий патрубок сбоку, напорный — сверху. Это совпадает с компоновкой ЦНС.

2. Замена насосов КМ: Разбор конкретных европейских линеек

Консольные моноблочные насосы КМ (например, КМ 80-50-200, КМ 100-65-250) — это «рабочие лошадки» для чистых жидкостей. Ими обычно качают дизель, воду, легкие нефтепродукты, масла.

2.1. KSB (Германия) — серия Etanorm / Etabloc

Что это: Самый массовый европейский насос для нефтебаз и котельных.
Ключевые модели: Etanorm SYA, Etabloc SYT.
Взаимозаменяемость: Высокая.
Обоснование:
Габаритная схема Etanorm полностью базируется на ISO 2858. Наш КМ проектировался по советскому ГОСТ, который в части высоты оси вала (H=132, 160, 180, 225 мм) совпадает с ISO.

• Фланцы: И там, и там стандарт DIN/ГОСТ (PN16/PN25). Переходники не нужны.

• Фундамент: Если насос стоит на плите, отверстия практически совпадают.

• Мощности: Ряд мощностей двигателей (5.5, 7.5, 11, 15 кВт) идентичен.

Вердикт: Замена KSB Etanorm на КМ «Техмаш» в 90% случаев выполняется «болт-в-болт» (bolt-to-bolt). Нужно лишь сверить проточную часть (диаметр рабочего колеса под требуемый напор).

2.2. Grundfos (Дания) — серия NK / NB (старые версии)

Что это: Насосы по стандарту ISO.
Взаимозаменяемость: Высокая, но с оговоркой по двигателю.
Обоснование:
Серия NK (Norm K) — это прямой аналог ISO 2858. Проблема Grundfos в том, что датчане часто использовали нестандартные фланцы двигателей под свои моторы. Если вы меняете только насосную часть на раме, то проблем нет. Если меняется агрегат целиком (насос + мотор), фундаментная плита может не подойти, потому что у нашего КМ монтажная база двигателя чуть короче или длиннее. Решается перестановкой на существующую раму или сверлением 4 новых отверстий.

2.3. Lowara (Xylem) — серия SH / SV

Что это: Насосы Lowara из нержавейки (штампованные).
Взаимозаменяемость: Низкая для горизонтальных КМ, Высокая для ЦНС (см. ниже).
Обоснование:
Lowara в основном делает вертикальные многоступенчатые (SV) или компактные горизонтальные (SH). Их консольные горизонтальные версии стандартизированы по ISO, но из-за компактности корпуса посадочные места часто не совпадают. Здесь мы рекомендуем не упираться в «болт-в-болт», а заказать у нас переходную раму (подрамник), которая встанет на старый фундамент.

2.4. Wilo (Германия) — серия CronoNorm-NL

Что это: Прямой конкурент Etanorm.
Взаимозаменяемость: Высокая.
Обоснование:
Патрубки, габариты, диаметры валов полностью соответствуют ISO. Wilo CronoNorm часто встречается на нефтебазах в исполнении с взрывозащитой (Ex). Наш КМ в исполнении «Техмаш» с двигателями ВА (взрывозащищенные) или с торцевыми уплотнениями по стандарту EN 12756 также встает на их место без переделки труб.

2.5. Calpeda (Италия) — NM, MX

Что это: Идентичны по геометрии ISO 2858.
Взаимозаменяемость: Полная.
Обоснование:
Итальянцы очень строго следуют стандарту. Наш КМ с корпусом из стали 12Х18Н10Т (или чугуна) встает на посадочные места Calpeda NM без подгонки. Это касается и отверстий на фланцах (PN16).

3. Замена насосов ЦНС: Разбор европейских многоступенчатых аналогов

Секционные насосы ЦНС — это высоконапорные агрегаты. В Европе их аналогом являются насосы типа Multistage Ring Section.

3.1. KSB (Германия) — серия Multitec / Movitec

Что это: Флагман европейской многоступенчатости.
Модели: Multitec A 65/2, Multitec A 80/3.
Взаимозаменяемость: Частичная, но высокая для горизонтальных версий.
Обоснование:
Multitec имеет ту же ось вала и похожую высоту до центра патрубков. Однако европейцы любят вертикальное исполнение (мотор сверху), тогда как ЦНС — строго горизонтальный.
Как менять:

• Если у заказчика стоит Multitec горизонтальный (на полозьях), то ЦНС подбирается по напору и расходу. Фундамент пересверливается за 1 день.

• Если Multitec вертикальный, то для установки ЦНС придется делать новую фундаментную плиту (или ставить ЦНС на существующую бетонную площадку). Трубная обвязка при этом сохраняется, так как фланцы входа/выхода располагаются сбоку/сверху.

3.2. Grundfos (Дания) — серия CR / CRT (промышленные версии)

Что это: Вертикальные многоступенчатые «ин-лайн».
Взаимозаменяемость: Сложная для прямого «болт-в-болт», но возможна без резки труб.
Обоснование:
CR-насосы имеют присоединение снизу (вход и выход в основании). Это неудобно для замены на горизонтальный ЦНС.
Решение от «Техмаш»:
Мы производим насосные станции на базе ЦНС на раме с коллекторами. Мы можем спроектировать раму такой высоты, чтобы ось всасывающего патрубка ЦНС совпала с уровнем трубы, которая раньше входила в CR-насос. Грубо говоря, ЦНС ставится на «подиум» из швеллера. Фланцы поворачиваются (корпус ЦНС набирается из секций, которые можно развернуть на 90 или 180 градусов при сборке на заводе «Техмаш»). Это уникальная возможность секционников: вы можете заказать расположение патрубков «как вам надо», и это не будет считаться нестандартным насосом.

3.3. Lowara (Xylem) — серия SV / e-SV (промышленные)

Что это: Аналог Grundfos CR.
Взаимозаменяемость: Аналогична пункту 3.2.
Обоснование:
Lowara SV часто используются для повышения давления дизеля в магистралях. Для замены мы рекомендуем диагональную компоновку ЦНС с повернутыми секциями. Преимущество ЦНС: ремонтопригодность в полевых условиях. Если в Lowara SV сгорает напорная часть из штампованной нержавейки, ремонт часто нецелесообразен. ЦНС разбирается и ремонтируется на месте.

3.4. Pompetravaini (Италия) — серия TBA / TBH

Что это: Горизонтальные высоконапорные.
Взаимозаменяемость: Хорошая.
Обоснование:
Итальянские многоступенчатые насосы имеют классическую схему: вход сбоку, выход сверху. Это почти точная копия нашей компоновки по габаритам. Разница может быть в длине вала. Если итальянский насос стоит на плите, наш ЦНС может оказаться короче или длиннее, но так как подсоединение через муфту, двигатель просто передвигается по плите на несколько сантиметров. Трубы не трогаются.

3.5. Sulzer (Швейцария) — серия Z, BBS, AHLSTAR (старые модели)

Что это: Премиум-сегмент, часто стоящий на НПЗ.
Взаимозаменяемость: Средняя (для Ahlstar — низкая из-за специфической формы корпуса).
Обоснование:
Старые насосы Sulzer серии Z (ZJ, ZE) часто имеют нестандартные фланцы (иногда AWWA или ANSI). Здесь прямая замена невозможна без переходных катушек. Но поскольку «Техмаш» имеет собственное производство фланцев, мы можем изготовить переходники (например, с ANSI 2" на ГОСТ Ду50) из нержавейки и поставить их в комплекте с насосом. В этом случае переделка обвязки минимальна (сварка одной катушки).

4. Таблица взаимозаменяемости (Шпаргалка для инженера)

5. Конструктивные нюансы замены: на что смотреть до заказа?

Чтобы замена прошла гладко, инженеру нужно снять с европейского насоса 4 параметра и передать их нам.

5.1. Высота оси вала (H)

Расстояние от фундамента до центра вала. Если оно одинаковое (или в пределах 5-10 мм), монтаж упрощается на 90%. Если выше/ниже — не беда, используем подкладные плиты или подрезаем фундамент.

5.2. Присоединительные размеры (DN и PN)

У европейцев часто используются фланцы PN16 или PN25. У нас стандартно PN25/PN40. Запас прочности у нас выше, переходники нужны редко (диаметры совпадают).

5.3. Направление вращения

Раньше европейцы любили левое вращение. Наши насосы стандартно правые (по часовой). Проверьте стрелку на корпусе старого насоса. При заказе мы можем изготовить ЦНС с левым вращением (переворот секций) без изменения обвязки.

5.4. Тип уплотнения вала

Европейцы почти поголовно используют торцевые уплотнения (John Crane, EagleBurgmann). Мы в своих КМ и ЦНС также устанавливаем ТУ по стандарту EN 12756 (это тот же размерный ряд). Если у вас стоит двойное ТУ с подводом затворной жидкости, мы установим аналогичное по размерам.

6. Кейс из практики: Замена Sulzer на ЦНС без остановки производства

Для иллюстрации:
На одном из предприятий Ленинградской области вышел из строя насос Sulzer (многоступенчатый, перекачка дизеля для котельной). Оборудование 90-х годов, запчасти ждать 6 месяцев.
Заказчик обратился в «Техмаш». Мы подобрали ЦНС с близкими параметрами.
Проблема: У Sulzer был фланец входа под углом 45 градусов, а у нас стандартно 0 (прямо).
Решение: На заводе «Техмаш» раскрутили всасывающую крышку и закрепили ее с поворотом на нужный угол относительно оси (конструкция ЦНС позволяет это сделать, в отличие от литого монолитного корпуса).
Итог: Насос встал на старую раму. Трубы не переваривались. Простой составил 3 дня вместо 6 месяцев.

Заключение: Импортозамещение — это инженерная работа, а не лотерея

Замена европейских насосов на продукцию завода «Техмаш» — это не попытка «натянуть сову на глобус», а осознанный технический процесс. Наши насосы КМ и ЦНС создавались в рамках унифицированной мировой системы координат (ISO/DIN/ГОСТ).

Мы не просто продаем «железо». Мы берем на себя:

1. Онлайн консультацию инженера.

2. Подбор гидравлики под вашу сеть.

3. Изготовление переходных рам и фланцев на собственном производстве.

4. Разворот патрубков и настройку насоса под вашу обвязку на этапе сборки.

Если у вас на объекте стоит KSB, Grundfos, Wilo, Lowara или Sulzer, который требует замены — просто пришлите нам шильдик и фото. Мы скажем, какой насос «Техмаш» встанет на его место, и гарантируем, что вам не придется вызывать сварщика.
