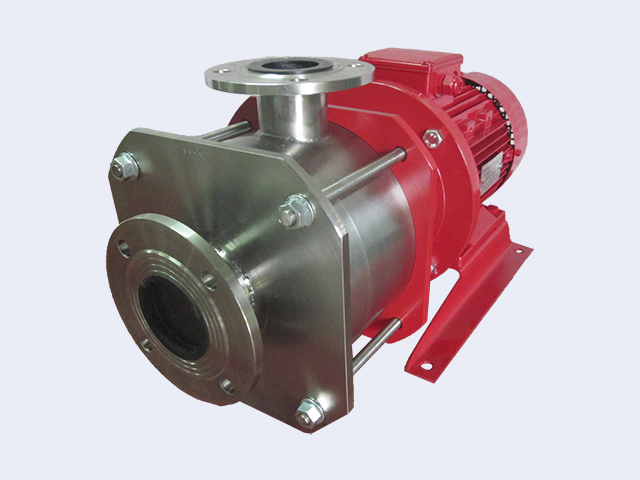

Из каких материалов изготавливают проточные части насосов ЦНС для перекачки дизеля?

Когда речь заходит о перекачке дизельного топлива, многие заказчики традиционно мыслят стереотипами: «Дизель — это же не кислота, зачем платить больше? Поставьте чугун». Это распространенное заблуждение, которое дорого обходится предприятиям в долгосрочной перспективе. Насосы центробежные секционные (ЦНС) работают в режиме высоких давлений, высоких температур и, что самое важное, постоянного контакта со средой, которая лишь кажется инертной.

На заводе «Техмаш» мы принципиально отказались от использования рядовых конструкционных сталей и серого чугуна для изготовления проточной части насосов ЦНС, предназначенных для перекачки дизельного топлива и светлых нефтепродуктов. Наш стандарт — пищевая нержавеющая сталь марки 12Х18Н10Т.

В этой статье мы подробно разберем, что такое проточная часть, почему для дизеля мы выбрали именно «пищевую нержавейку», в чем ее преимущества перед классическим чугуном СЧ20 или сталью 35Л, и как это влияет на ресурс, безопасность и экономику эксплуатации насосного парка.

1. Что входит в понятие «проточная часть» насоса ЦНС?

Чтобы понять важность материала, нужно четко определить, о каких именно деталях идет речь. В центробежном секционном насосе (ЦНС) проточная часть — это всё, что непосредственно контактирует с перекачиваемым дизельным топливом.

К проточной части относятся:

1. Рабочие колеса (крыльчатки). Это сердце насоса. Именно они передают механическую энергию двигателя потоку жидкости. Геометрия лопаток, чистота поверхности и износостойкость напрямую определяют КПД агрегата.

2. Направляющие аппараты. Они гасят вихревой поток после рабочего колеса и направляют жидкость на следующую ступень.

3. Секции (корпуса ступеней). Из них набирается многоступенчатая конструкция насоса.

4. Вал насоса. Хотя формально он является трансмиссионным элементом, его участок, проходящий через камеры с жидкостью, также испытывает воздействие среды.

5. Уплотнительные кольца (щелевые уплотнения). Отвечают за минимизацию перетоков внутри насоса и зависят от твердости и пар трения.

6. Корпусные детали (входная и напорная крышки).

Если корпус подшипниковых узлов можно отлить из чугуна (он не касается жидкости), то экономия на металле проточной части — это мина замедленного действия.

2. Почему обычный чугун и сталь — это компромисс?

Традиционно советские, а затем и многие российские насосы ЦНС (например, всем известные ЦНС 38-132 или ЦНС 60-198) выпускались в чугунном исполнении (СЧ20) или из углеродистой стали. Это было оправдано плановой экономикой: нужно было сделать дешево и много. Но у такого подхода есть критические недостатки именно при работе с дизельным топливом.

2.1. Коррозия и наличие воды

Дизельное топливо практически всегда содержит воду. Она появляется в результате конденсата в резервуарах, при транспортировке или из-за нарушения правил хранения. Кроме того, в современном дизеле (особенно класса Евро-5) содержатся присадки, повышающие гигроскопичность.
Вода, скапливаясь в застойных зонах проточной части (например, в пазухах направляющих аппаратов), запускает процесс электрохимической коррозии чугуна. Со временем на стенках появляются раковины, которые увеличивают шероховатость поверхности.

2.2. Абразивный износ

В дизеле всегда присутствуют микромеханические примеси: песок, окалина, ржавчина из труб. Чугун — материал мягкий и хрупкий. Частицы песка, проходя через колесо, буквально "слизывают" металл. Зазоры в уплотнениях растут, падает напор, растет вибрация.

2.3. Сернистые соединения

Современное топливо, несмотря на стандарты, может содержать остаточную серу. При контакте с влагой образуются слабые растворы кислот. Для чугуна это приговор — он превращается в пористую губку.

Именно поэтому на заводе «Техмаш» мы смотрим на задачу перекачки дизеля глазами инженера, а не снабженца. Насос покупается на 10-20 лет, и сталь проточной части за эти годы окупает себя многократно.

3. Сталь 12Х18Н10Т (AISI 321): Стандарт завода «Техмаш»

Мы используем сталь марки 12Х18Н10Т. Вопреки распространенному маркетинговому названию «пищевая нержавейка», это высоколегированная аустенитная сталь, которая отлично подходит не только для молока или пива, но и для химически активных нефтепродуктов.

3.1. Химический состав и свойства

Расшифровка марки:

• 12 — содержание углерода около 0,12%. Достаточно для прочности, но мало для межкристаллитной коррозии.

• Х18 — 18% хрома. Обеспечивает образование защитной оксидной пленки (пассивация).

• Н10 — 10% никеля. Стабилизирует аустенитную структуру, делает сталь пластичной и вязкой.

• Т — добавка титана. Ключевой элемент для насосостроения!

Титан в составе 12Х18Н10Т играет важнейшую роль при сварке и работе в зоне повышенных температур. Титан связывает углерод в прочные карбиды, предотвращая выпадение карбидов хрома по границам зерен. Это значит, что сварные швы корпусов и наплавленные поверхности не теряют коррозионной стойкости со временем.

3.2. Почему 12Х18Н10Т, а не AISI 304 или 316?

Часто задают вопрос: почему не более дешевая 08Х18Н10 (AISI 304) или кислотостойкая 10Х17Н13М2Т (AISI 316)?
Ответ кроется в балансе цены и свойств:

• AISI 304 дешевле, но она подвержена межкристаллитной коррозии при сварке или если топливо имеет повышенную температуру (например, при прокачке после подогревателей зимой).

• AISI 316 содержит молибден, что отлично для кислот, но для стандартного дизельного топлива это избыточная опция, которая удорожает насос без видимой выгоды.

• 12Х18Н10Т (AISI 321) — золотая середина. Высочайшая стойкость к общей коррозии, отличная свариваемость, отсутствие склонности к коррозионному растрескиванию под напряжением (КРН), которое часто встречается у 316-й в хлоридных средах (а в воде из резервуаров хлориды есть всегда).

4. Сравнительный анализ для конечного потребителя: Чугун vs Нержавейка

Чтобы заказчик понимал, за что он платит, приведем конкретные эксплуатационные различия.

4.1. Гидравлическая эффективность (КПД)

Одна из главных проблем чугунных колес — это невозможность получить идеально гладкую поверхность без дорогостоящей механической обработки. Чугун после литья имеет шероховатость Rz 80-40. Это создает микротурбулентность в пограничном слое.
Сталь 12Х18Н10Т мы обрабатываем на станках с ЧПУ до чистоты поверхности Ra 1.6-3.2. Это позволяет снизить потери на трение жидкости о диск колеса.
Результат: Насосы «Техмаш» из нержавейки часто показывают на 1-2% выше КПД при равных габаритах по сравнению с чугунными аналогами. Для магистральных насосов с двигателями на сотни кВт — это огромная экономия электроэнергии в год.

4.2. Кавитационная стойкость

Дизель — жидкость с высоким давлением насыщенных паров. При перекачке часто возникает кавитация (схлопывание пузырьков газа на поверхности металла). Чугун под действием кавитации крошится кусками. Аустенитная сталь 12Х18Н10Т обладает уникальным свойством — наклепом. При ударах пузырьков (микровзрывах) поверхностный слой стали упрочняется, становится твердым, и дальнейшее разрушение резко замедляется. Именно поэтому для насосов, работающих на грани кавитации, нержавейка безальтернативна.

4.3. Трение и задиры (Схватывание)

В ЦНС критически важны щелевые уплотнения: зазор между вращающимся колесом и неподвижным корпусом составляет доли миллиметра.
Если насос из чугуна, при малейшем перекосе вала или попадании твердой частицы происходит "схватывание" (микросварка трением) чугуна. Вал клинит.
Нержавеющая сталь 12Х18Н10Т склонна к наклепу, но не к схватыванию. Если между колесом и корпусом попадет песчинка, она либо вдавится в вязкую аустенитную матрицу, либо будет вынесена потоком. Аварийное заклинивание практически исключено.

4.4. Взрывобезопасность

Это аспект №1 при работе с дизелем (ДТ — ЛВЖ с температурой вспышки выше 55°C, но при перекачке образует взрывоопасные пары).
Мы, завод «Техмаш», выбрали нержавейку в том числе и потому, что она не искрит при трении и ударе. В аварийной ситуации, если разрушится подшипник и вал начнет тереться о корпус, сталь даст высокотемпературный нагрев, но не высечет искру, способную воспламенить пары дизеля так, как это делает сталь 45 или чугун о сталь.

5. Технология производства проточной части на заводе «Техмаш»

Использование стали 12Х18Н10Т накладывает определенные технологические сложности, но мы сознательно идем на это, чтобы дать рынку продукт премиум-класса.

5.1. Получение заготовок

Мы используем два метода:

1. Литье по выплавляемым моделям (ЛВМ). Позволяет получить рабочее колесо сложной формы с лопатками двоякой кривизны максимально близкой к чистовому размеру. Прецизионное литье исключает наличие внутренних раковин и пористости, характерных для литья в землю.

2. Штамповка и точение. Для простых форм (втулки, кольца, валы) используется пруток или поковка.

5.2. Механообработка и балансировка

Нержавейка 12Х18Н10Т относится к труднообрабатываемым материалам (вязкая, налипает на резец). Поэтому обработка ведется на современных станках с ЧПУ с использованием твердосплавного инструмента с покрытием (TiAlN) и обязательным охлаждением (СОЖ).
Каждое колесо проходит обязательную динамическую балансировку на станках. Дисбаланс устраняется снятием металла с дисков колеса, что не нарушает кристаллическую решетку и не вносит напряжений (в отличие от сварки грузиков, как делают кустари).

5.3. Сварка и термообработка

Корпуса секций свариваются аргонно-дуговой сваркой (TIG) с присадкой проволоки Св-04Х19Н11М3. Благодаря титану в составе стали шов не требует дополнительной термообработки (отпуска) для снятия межкристаллитной коррозии.

6. Преимущества для конкретных задач перекачки дизеля

Давайте привяжем использование 12Х18Н10Т к реальным кейсам заказчиков.

Кейс 1: Нефтебаза, длительное хранение

Проблема: В резервуарах на дне всегда скапливается подтоварная вода. При откачке остатков дизеля насос захватывает эмульсию.
Решение: Чугунный корпус через год покроется язвами ржавчины, которые затем станут очагами отложений парафинов и смол. Нержавеющий корпус 12Х18Н10Т останется инертным, не загрязнит топливо продуктами коррозии (ржавчиной), что крайне важно для чистоты топлива класса Евро-5.

Кейс 2: Работа зимой / Арктика

Проблема: Низкие температуры. Сталь становится хрупкой.
Решение: Аустенитная сталь 12Х18Н10Т сохраняет ударную вязкость до -196°C. В то время как обычная углеродистая сталь при -40°C может лопнуть как стекло от гидроудара, нержавейка «Техмаш» продолжит работать.

Кейс 3: Пожаровзрывобезопасность

Проблема: Требования Ростехнадзора к перекачке ЛВЖ.
Решение: Пары трения «нержавейка по нержавейке» имеют низкий коэффициент искрообразования. Применение нашей стали в проточной части вкупе с бронзовыми уплотнительными кольцами (опция) полностью исключает риск воспламенения среды внутри насоса при потере подачи (сухом ходе).

7. Экономика: почему это выгодно покупателю?

Стоимость насоса из нержавейки выше чугунного на 20-40%. Это факт, который часто пугает. Но давайте посчитаем совокупную стоимость владения (ТСО) на дистанции 10 лет.

1. Межремонтный интервал. Чугунный ЦНС на дизеле требует ревизии щелевых уплотнений каждые 8-12 месяцев. Нержавеющий ЦНС от «Техмаш» ходит 3-5 лет до первой замены уплотнений (из-за отсутствия коррозионного износа поверхностей).

2. Энергоэффективность. Гладкая поверхность каналов (низкая шероховатость) обеспечивает стабильно высокий КПД на весь срок службы. Чугун "зарастает" ржавчиной и теряет до 5-7% КПД уже через два года.

3. Ликвидность. При модернизации производства б/у насос из нержавейки можно продать или использовать на другом участке (даже в пищевке), а чугунный ржавый — только в металлолом.

Заключение: Ответственность производителя

Выбирая материал проточной части, мы руководствуемся принципом: «Насос для топлива должен быть лучше, чем труба, по которой это топливо течет».

Использование пищевой нержавеющей стали марки 12Х18Н10Т в насосах ЦНС производства завода «Техмаш» — это не излишество, а инженерная необходимость, продиктованная стремлением обеспечить:

• Абсолютную защиту от коррозии,

• Искробезопасность,

• Максимальный ресурс,

• Чистоту перекачиваемого продукта.

Мы сознательно ушли от дешевого чугуна, потому что считаем: перекачка дизеля должна быть надежной, а не «дешевой на этапе покупки». Заказывая насос ЦНС у нас, вы получаете агрегат, который не боится воды, серы, морозов и кавитации. Это оборудование, которое окупает свою цену один раз и продолжает приносить прибыль десятилетиями.

Техмаш — Нержавеющие технологии для вашей гидравлики.
