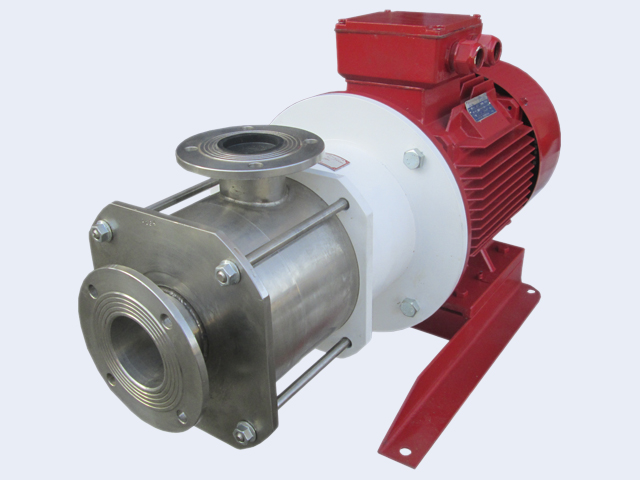

Нужен ли подогрев насоса при перекачке арктического дизельного топлива зимой?

Введение: Мифы и реальность зимней перекачки дизельного топлива

Работа с дизельным топливом в условиях низких температур — это всегда вызов для эксплуатационных служб. Когда столбик термометра опускается ниже минус 30°C, а то и минус 50°C, поведение углеводородов меняется кардинально. Вязкость растет, парафины кристаллизуются, резиновые уплотнения дубеют, а металл становится хрупким.

В среде механиков и инженеров нефтебаз бытует два противоположных мнения. Одни говорят: «Арктическое топливо потому и арктическое, что не замерзает — грей ничего не надо». Другие, наученные горьким опытом, твердят: «Грей всё, иначе встанет».

Завод «Техмаш» производит промышленные насосы (ЦНС, КМ, ШН, СВН, ЦДН) для перекачки нефтепродуктов в любых климатических зонах, включая Крайний Север. Мы знаем точный ответ на вопрос, нужен ли подогрев насоса при перекачке арктического дизельного топлива (ДТ класса А, а также зимнего ДТ классов 1–4 по ГОСТ 305-2013).

Ответ неоднозначен и зависит от конкретной марки топлива, типа насоса и условий хранения. Давайте разберемся детально.

1. Характеристики арктического дизельного топлива: Что происходит при морозе?

1.1. Температура застывания и предельная фильтруемость

Арктическое дизельное топливо (класс А) по ГОСТ 305-2013 имеет температуру предельной фильтруемости не выше минус 44°C, а температуру застывания — минус 55°C. Зимнее топливо класса 1–4 имеет предельную фильтруемость от минус 26°C до минус 44°C.

Что это значит на практике?

• Предельная температура фильтруемости (CFPP): Это температура, при которой кристаллы парафина начинают забивать поры топливного фильтра. Если топливо холоднее этого порога, оно перестает прокачиваться через фильтрующие элементы.

• Температура застывания (Pour Point): Температура, при которой топливо перестает течь вообще (превращается в гель).

1.2. Кинематическая вязкость

Вязкость дизельного топлива при падении температуры растет экспоненциально.

• При +20°C вязкость ДТ ≈ 3–6 сСт.

• При -30°C вязкость арктического ДТ может достигать 12–20 сСт.

• При -50°C — даже арктическое топливо становится похожим на мед, вязкость переваливает за 100 сСт.

Для центробежных насосов вязкость — критический параметр. Слишком вязкая жидкость не успевает заполнить каналы рабочего колеса, и насос начинает работать в режиме кавитации или вообще перестает качать.

1.3. Выпадение парафинов

Даже арктическое топливо содержит некоторое количество парафиновых углеводородов. При охлаждении они кристаллизуются. Кристаллы размером 20–100 микрон способны налипать на холодные стенки труб и проточной части, уменьшая проходное сечение.

2. Топливо против насоса: Физика процесса перекачки на морозе

Когда мы говорим «перекачка арктического ДТ зимой», мы должны разделить два понятия:

1. Подогрев самого топлива (в резервуаре, в трубопроводе, в теплообменнике).

2. Подогрев насоса (корпуса, уплотнений, проточной части).

Часто одно подменяют другим. Давайте расставим точки над «i».

2.1. Если топливо уже теплое

Если на нефтебазе резервуары оборудованы системой подогрева (паровые змеевики, электрические ТЭНы или циркуляционный подогрев), то топливо поступает в насос уже при температуре, например, +10°C или +20°C. В этом случае подогрев самого насоса не нужен. Конструкция насоса из нержавеющей стали или углеродистой стали нормально работает при плюсовой температуре.

2.2. Если топливо холодное (минус 30°C и ниже)

Здесь начинается зона риска. Арктическое ДТ при -30°C остается текучим (если оно качественное), но:

• Его вязкость возрастает. Центробежный насос теряет КПД, требуется больше мощности.

• Металл корпуса насоса, стоящего на открытой площадке, охлаждается до температуры окружающей среды. При запуске насоса холодное топливо попадает в еще более холодный корпус. Возникает риск теплового удара для уплотнений (резина становится стеклянной и трескается).

• Первые порции топлива, омывая морозный вал и колесо, могут спровоцировать кристаллизацию остатков воды (конденсата) в щелевых зазорах. Лед — это абразив и клин одновременно.

2.3. Золотое правило: температура стенки насоса

Насос должен быть хотя бы на 10–15 градусов теплее температуры кристаллизации топлива. Если насос не грели, а на улице -45°C, а топливо в цистерне -35°C, то при заполнении насоса часть парафинов может осесть именно в застойных зонах (уплотнениях, пазухах) из-за локального переохлаждения.

3. Конструктивные решения для работы с холодным топливом от «Техмаш»

На заводе «Техмаш» мы проектируем насосы с учетом возможности работы в условиях низких температур. Вот что мы закладываем в конструкцию для арктических проектов.

3.1. Материалы: нержавеющая сталь 12Х18Н10Т

Мы принципиально используем аустенитную нержавеющую сталь для проточной части. Почему это критично для холода?

• Хладостойкость: В отличие от углеродистой стали (которая при -40°C становится хрупкой, как стекло), сталь 12Х18Н10Т сохраняет ударную вязкость до минус 196°C. Насос не треснет от гидроудара или мороза.

• Низкая теплопроводность: Нержавейка медленнее остывает и медленнее нагревается. Это сглаживает температурные перепады.

• Низкая адгезия парафинов: Полированная поверхность нержавейки (Ra 1.6) не дает кристаллам парафина «зацепиться» за стенки.

3.2. Обогрев корпуса: Паровые рубашки и электронагрев

Для арктического исполнения мы предлагаем два варианта подогрева насоса:

А) Паровая/жидкостная рубашка обогрева
В корпусе насоса (или вокруг него) предусматриваются каналы или приварные карманы, через которые пропускается теплоноситель (пар, горячая вода, антифриз). Это классическое решение для мазутных хозяйств, но применимо и для дизеля в условиях Крайнего Севера.

• Плюс: Надежность, не требует электричества.

• Минус: Нужен источник пара.

Б) Электрический обогрев (греющий кабель)
На корпус насоса и всасывающий патрубок наматывается греющий кабель (саморегулирующийся или резистивный) мощностью 30–100 Вт/м. Сверху укладывается теплоизоляция (каменная вата, ППУ, вспененный каучук K-Flex).

• Плюс: Простота монтажа, возможность автоматизации (термостат).

• Минус: Зависимость от электроэнергии, риск перегрева при неправильном монтаже.

В) Термочехлы (Skin Heaters)
Съемные нагревательные маты, которые оборачиваются вокруг насоса. Удобны для временных постов слива.

3.3. Теплоизоляция — обязательный элемент

Даже если подогрева нет, теплоизоляция обязательна. Слой изоляции 50 мм замедляет остывание насоса в перерывах между включениями.
Рекомендация «Техмаш»: Для арктических проектов мы поставляем насосы с предустановленными кронштейнами под изоляцию и с защитным металлическим кожухом (оцинковка или нержавейка), чтобы каменная вата не размокала и не разлеталась.

3.4. Уплотнения: силикон или фторкаучук

Стандартная резина NBR (бутадиен-нитрильная) при -30°C теряет эластичность. Торцевые уплотнения начинают подтекать.
Для арктического дизеля мы используем:

• FKM (Viton): Работает до -30°C (кратковременно до -40°C).

• Силикон (MVQ): Работает до -60°C, но менее стоек к дизелю при высоких температурах.

• Металлические сильфоны (сталь 316L): Идеальный вариант для экстремально низких температур, так как нет резиновых элементов вообще.

3.5. Дренаж и продувка

После остановки насоса в мороз, остатки топлива могут замерзнуть (если ДТ не арктическое, а просто зимнее с высокой температурой застывания). Поэтому в арктическом исполнении мы обязательно предусматриваем:

• Нижние сливные пробки для полного опорожнения полости насоса.

• Штуцеры для подключения сжатого воздуха или азота для продувки проточной части.

• Возможность установки насоса с небольшим уклоном в сторону дренажа.

4. Практические сценарии: Когда греть нужно, а когда — нет?

Сценарий 1: Резервуарный парк с подогревом (Топливо теплое)

• Условия: Резервуар имеет подогрев, топливо выходит при +15°C. Трубопровод короткий (до 50 м) или утеплен.

• Нужен ли обогрев насоса? Нет. Насос прогреется за счет проходящего через него теплого топлива. Теплоизоляция желательна для поддержания стабильной температуры и защиты от конденсата, но не обязательна.

• Рекомендация: Использовать стандартные насосы «Техмаш» в исполнении УХЛ1.

Сценарий 2: Слив из автоцистерны, стоявшей на морозе 3 дня

• Условия: Автоцистерна привезла арктическое ДТ с температурой -30°C. Насос на площадке тоже -30°C.

• Нужен ли обогрев насоса? Крайне желателен кратковременный предпусковой прогрев.

  • Перед запуском рекомендуется включить греющий кабель на 15–30 минут, чтобы поднять температуру корпуса хотя бы до -10°C.

  • Если обогрева нет, оператор открывает задвижку и заполняет насос холодным топливом. Это допустимо, если насос изготовлен из нержавейки и укомплектован морозостойкими уплотнениями. Вал начнет проворачиваться вручную (проверка), затем включается двигатель.

  • Категорически нельзя: Подавать в холодный насос (из чугуна) горячее топливо (резкий перепад температур разорвет чугун).

• Рекомендация: Для мобильных постов слива идеально подходят наши насосы КМ с греющим кабелем и теплоизоляцией.

Сценарий 3: Магистральная перекачка по трубопроводу 5 км

• Условия: Насос ЦНС стоит на улице, топливо в трубе остывает в пути.

• Нужен ли обогрев насоса? Влияет минимально. Если топливо уже холодное и вязкое, его вязкость такова, что сопротивление в 5 км трубы потребует огромного напора. Греть надо не насос, а топливо (иначе вы греете только 1 метр трубы у насоса, а дальше топливо все равно остынет).

• Рекомендация: Устанавливать подогреватели топлива (путевые подогреватели) на входе в трубопровод, а насос использовать с обогревом подшипниковых узлов (чтобы масло в подшипниках не застыло).

Сценарий 4: Аварийный дизель-генератор (резерв)

• Условия: Насос стоит в помещении дизельной электростанции, но в нерабочем состоянии поддерживается в прогретом состоянии (резерв). Помещение отапливается до +5°C.

• Нужен ли обогрев насоса? Нет. В помещении плюсовая температура. Но при запуске в -50°C на улице подача топлива из внешней емкости может быть проблемой.

• Рекомендация: Мы рекомендуем ставить шнековые насосы (ШН) или шестеренные с байпасом, так как они меньше боятся вязкости, чем центробежные, и быстрее выходят на режим.

5. Мифы и ошибки эксплуатации

Миф 1: «Арктическое топливо не замерзает, значит, и греть ничего не надо»

Формально да, при -50°C арктический класс A остается жидким. Но при -50°C его вязкость может превысить допустимую для нормальной работы центробежного насоса. Насос будет работать, но с потерей производительности до 40–50% и риском кавитации.

Миф 2: «Если поставить мощный обогрев на насос, топливо станет теплым»

Обогрев корпуса насоса греет только металл. Топливо проходит через насос за доли секунды и не успевает нагреться. Подогрев насоса решает задачи:

1. Защита от обледенения и конденсата (устраняет ледяные пробки).

2. Защита уплотнений от термического шока.

3. Сохранение подвижности подшипниковой смазки.
   Он не греет поток. Чтобы нагреть поток, нужен теплообменник на линии всасывания.

Миф 3: «Поставим насос в ящик с обогревом — и все решится»

Если насос в укрытии (боксе) с обогревом, это идеально. Но при остановке перекачки и открытии дверей бокса, а также при длинных всасывающих линиях, топливо в трубе перед насосом все равно замерзнет (если это летнее топливо). Арктическое топливо в трубах, лежащих в снегу, может остыть до температуры грунта (-5°C…-15°C), что для него не страшно, но для летнего ДТ — уже критично.

6. Что предлагает «Техмаш» для арктических проектов?

Мы не просто продаем «железо». Мы готовим насосный агрегат к зиме комплексно.

Комплектация «Арктика»:

1. Материал проточной части: Сталь 12Х18Н10Т (AISI 321) — не трескается, не искрит, не ржавеет.

2. Торцевые уплотнения: Картриджные, с металлическим сильфоном или силиконовыми/фторкаучуковыми эластомерами.

3. Обогрев корпуса: Секции под установку греющего кабеля или приварные карманы под ТЭНы.

4. Изоляция: Съемные маты из ППУ или вспененного каучука с замками-липучками и защитным кожухом.

5. КИП: Термодатчик на корпусе (для управления обогревом), датчик вибрации, датчик сухого хода.

6. Подшипниковые узлы: Масло для арктических температур (например, Mobil SHC 626 или аналоги) или консистентная смазка с диапазоном до -60°C (например, Molykote 33).

7. Дренаж: Увеличенные сливные отверстия для быстрого опорожнения перед ночным простоем.

Инжиниринг:

Наши инженеры выезжают на объект, анализируют существующую схему и дают заключение:

• Где греть обязательно.

• Где достаточно изоляции.

• Какой длины должен быть всасывающий трубопровод, чтобы не сорвать поток.

7. Заключение: Точный ответ на вопрос

Нужен ли подогрев насоса при перекачке арктического дизельного топлива зимой?

Краткий ответ: Подогрев самого топлива обязателен только в случае экстремально низких температур (ниже -35°C) или если топливо не соответствует классу по температуре. Подогрев корпуса насоса нужен не для согрева топлива, а для защиты узлов насоса от термоудара, обледенения и загустевания смазки.

Оптимальная стратегия:

1. Храните арктическое топливо правильно (в утепленных или заглубленных резервуарах).

2. Грейте топливо в резервуаре или на линии всасывания, если его температура ниже -25°C.

3. Утепляйте насос и короткие трубопроводы обвязки.

4. Устанавливайте локальный обогрев на насос (греющий кабель) только там, где требуется защита от конденсата и обледенения (частые остановки, высокая влажность, морской климат).

5. Выбирайте насосы из хладостойкой нержавеющей стали (12Х18Н10Т) — тогда даже без активного подогрева агрегат останется работоспособным.

Насосы «Техмаш» изначально спроектированы так, чтобы переживать русскую зиму без капризов. Остальное — вопрос правильной обвязки и эксплуатации.
