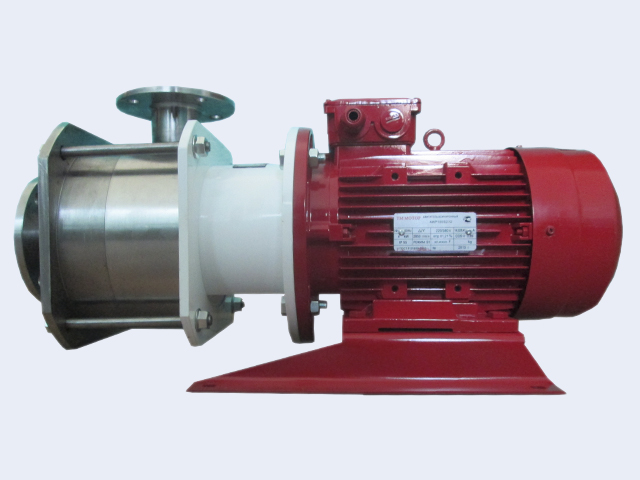

Как рассчитывается необходимое количество ступеней (секций) насоса ЦНС для перекачки дизельного топлива на расстояние 5 км?

Когда перед инженером стоит задача перекачать дизельное топливо на расстояние 5 километров, первое, что приходит в голову — «поставим насос побольше». Но в мире центробежных насосов «побольше» не всегда означает «по мощнее». Часто это означает «по длиннее».

Насосы типа ЦНС (центробежные секционные) — это, по сути, несколько насосов, собранных в один агрегат. Каждая ступень (секция) — это отдельное рабочее колесо со своим направляющим аппаратом. Все колеса насажены на общий вал и вращаются одновременно.

Ключевой принцип: Одна ступень центробежного насоса способна создать напор примерно 20–50 метров (в зависимости от диаметра колеса и оборотов). Если вам нужно поднять давление до 200 метров — ставьте 4–6 ступеней. Если до 400 метров — 8–12 ступеней.

Завод «Техмаш» производит насосы ЦНС с широким диапазоном ступенчатости: от 2 до 12 секций в стандартном исполнении. В этой статье мы покажем, как правильно рассчитать, сколько именно ступеней нужно для перекачки дизельного топлива на расстояние ровно 5 км.

1. Исходные данные для расчета

Любой гидравлический расчет начинается не с выбора насоса, а с анализа системы трубопроводов. Давайте зададим типовые условия для нашей задачи.

1.1. Параметры перекачиваемой среды

• Продукт: Дизельное топливо (летнее или зимнее).

• Плотность (ρ): ≈ 840 кг/м³ (при 20°C).

• Кинематическая вязкость (ν): ≈ 4 сСт (4 × 10⁻⁶ м²/с).

• Температура: +20°C (нормальные условия).

1.2. Требуемая производительность (Q)

Для перекачки дизеля на 5 км логично выбрать расход, обеспечивающий разумную скорость потока. Примем:

• Q = 50 м³/час. Это типовое значение для нефтебазовых перекачек. Переведем в секунды: 50 / 3600 = 0,0139 м³/с.

1.3. Параметры трубопровода

• Длина (L): 5000 метров (5 км).

• Диаметр (D): Возьмем стандартную трубу Ду 150 мм (наружный диаметр 159 мм, внутренний ≈ 150 мм). Радиус R = 0,075 м.

• Материал: Сталь, бывшая в эксплуатации (шероховатость средняя).

1.4. Геодезия и конечное давление

• Перепад высот (ΔZ): Примем, что трубопровод проложен по ровной местности, но в конце нужно подать топливо в резервуар высотой 10 метров. ΔZ = 10 м.

• Конечное давление (P₂): Топливо поступает в атмосферный резервуар. Давление на выходе из трубы ≈ 0,1 МПа (атмосферное), но для преодоления сопротивления дыхательного клапана и ввода в емкость заложим остаточный напор 5 метров.

2. Расчет гидравлического сопротивления трубопровода

Напор, который должен создать насос, тратится на преодоление двух видов сопротивлений:

1. Линейные потери (трение о стенки трубы).

2. Местные потери (задвижки, повороты, обратные клапаны, фильтры).

Формула для линейных потерь (формула Дарси-Вейсбаха):

h = λ × (L / D) × (v² / 2g)

где:

• h — потери напора, м;

• λ — коэффициент гидравлического трения (безразмерный);

• L — длина трубы, м;

• D — внутренний диаметр, м;

• v — скорость потока, м/с;

• g — ускорение свободного падения (9,81 м/с²).

2.1. Определяем скорость потока

Скорость считается по формуле: v = Q / S, где S — площадь сечения трубы.

Площадь сечения: S = π × R² = 3,14159 × (0,075)² = 0,01767 м².

Скорость: v = 0,0139 / 0,01767 ≈ 0,787 м/с.

Это хорошая, экономичная скорость для дизельного топлива (рекомендуемый диапазон 0,5–1,5 м/с). Если бы скорость получилась выше 2 м/с, мы бы рекомендовали увеличить диаметр трубы, чтобы снизить потери и избежать кавитации на входе в насос.

2.2. Определяем число Рейнольдса (Re)

Число Рейнольдса показывает режим течения: ламинарный или турбулентный.

Re = (v × D) / ν

где ν — кинематическая вязкость (4 × 10⁻⁶ м²/с).

Re = (0,787 × 0,15) / (4 × 10⁻⁶) = 29 512.

Re > 2300, значит, режим течения турбулентный. Это нормально для промышленных трубопроводов.

2.3. Определяем коэффициент трения (λ)

Для турбулентного режима в шероховатых стальных трубах удобно использовать формулу Альтшуля (универсальная для переходной зоны):

λ = 0,11 × ( (Δ / D) + (68 / Re) )^0,25

где Δ — эквивалентная шероховатость трубы. Для стальных труб с незначительной коррозией принимаем Δ = 0,2 мм = 0,0002 м.

Считаем:

• Δ / D = 0,0002 / 0,15 = 0,00133.

• 68 / Re = 68 / 29512 = 0,00230.

• Сумма = 0,00133 + 0,00230 = 0,00363.

• λ = 0,11 × (0,00363)^0,25.

Извлекаем корень четвертой степени: 0,00363^0,25 ≈ 0,246.
λ = 0,11 × 0,246 ≈ 0,027.

2.4. Считаем линейные потери

Подставляем все значения в формулу Дарси-Вейсбаха:

h_лин = λ × (L / D) × (v² / 2g)

h_лин = 0,027 × (5000 / 0,15) × (0,787² / (2 × 9,81))

Считаем по частям:

• 5000 / 0,15 = 33 333.

• v² = 0,787² = 0,619.

• 2g = 19,62.

• v² / 2g = 0,619 / 19,62 = 0,0316.

h_лин = 0,027 × 33 333 × 0,0316 ≈ 28,4 метра.

Итак, только на трение о стенки трубы мы теряем почти 28,5 метров напора.

2.5. Местные потери

На 5 км трубопровода обязательно будут:

• Задвижки (2–3 шт. в открытом состоянии).

• Обратный клапан.

• Повороты (отводы).

• Фильтр грубой очистки на входе.

Принимаем сумму коэффициентов местных сопротивлений Σξ = 12 (типовое значение для такой трассы).

Местные потери считаются по формуле Вейсбаха:

h_мест = Σξ × (v² / 2g)

h_мест = 12 × 0,0316 ≈ 0,38 метра.

Местные потери оказались незначительными по сравнению с линейными. Это нормально для длинных трубопроводов — там «правит бал» трение.

3. Определяем полный требуемый напор насоса

Полный напор (H_насоса) складывается из:

H = h_лин + h_мест + ΔZ + h_ост

где:

• h_лин = 28,4 м;

• h_мест = 0,38 м;

• ΔZ = 10 м (подъем в резервуар);

• h_ост = 5 м (остаточное давление для ввода в емкость).

H = 28,4 + 0,38 + 10 + 5 = 43,8 метра.

Округляем в большую сторону: H ≈ 45 метров.

Важный нюанс: Этот расчет выполнен для летнего дизельного топлива при +20°C. Если перекачка ведется зимой при -30°C, вязкость возрастает в 3–5 раз, потери трения увеличиваются, и требуемый напор может вырасти до 60–70 метров. Этот запас нужно учитывать при выборе насоса и его двигателя.

4. Расчет количества ступеней насоса ЦНС

Теперь мы подошли к главному вопросу: сколько секций (ступеней) должен иметь насос ЦНС?

4.1. Напор одной ступени

Напор, создаваемый одной ступенью центробежного насоса, зависит от:

• Окружной скорости колеса (диаметр, обороты).

• Коэффициента напора (конструктивный параметр).

Для насосов типа ЦНС, работающих на оборотах 3000 об/мин, одна ступень обычно развивает напор 20–50 метров.

Возьмем конкретный типоразмер насоса ЦНС, выпускаемого заводом «Техмаш». Например, ЦНС 38-110 (подача 38 м³/ч, напор 110 м, 6 ступеней). Здесь на одну ступень приходится 110 / 6 ≈ 18 метров.

Другой пример: ЦНС 60-330 (подача 60 м³/ч, напор 330 м, 10 ступеней). На одну ступень — 33 метра.

Почему разница? Напор ступени зависит от диаметра колеса. У ЦНС 38 колесо меньше, чем у ЦНС 60.

4.2. Формула для расчета числа ступеней

Количество ступеней (n) определяется простым делением:

n = H_требуемый / H_ступени

где H_ступени — напор, создаваемый одной ступенью выбранного типоразмера насоса при заданном расходе.

4.3. Подбор под нашу задачу

Наш требуемый расход — 50 м³/ч, напор — 45 метров.

Смотрим на линейку «Техмаш». Ближайший типоразмер — ЦНС 50-Х (подача 50 м³/ч). Предположим, что для этого насоса одна ступень дает 22 метра напора (типичное значение для колеса диаметром около 220 мм при 3000 об/мин).

Считаем необходимое число ступеней:

n = 45 / 22 ≈ 2,05.

Округляем в большую сторону: n = 3 ступени.

4.4. Проверка результата

Если мы возьмем насос ЦНС 50 с 3 ступенями, он создаст напор:

H_насоса = 22 × 3 = 66 метров.

Это больше, чем требуемые 45 метров. Хорошо это или плохо?

Хорошо:

• Запас по напору позволяет компенсировать рост вязкости топлива зимой.

• Запас компенсирует засорение фильтров и старение трубопровода (шероховатость со временем растет).

• Лишний напор всегда можно «съесть» регулирующим клапаном.

Плохо:

• Насос будет работать в точке, смещенной влево от оптимального КПД (напор выше, расход ниже).

• Потребуется чуть более мощный двигатель.

В нашем случае запас 21 метр (66 против 45) — это слишком много (почти 50% запаса). Если летом перекачивать дизель при +20°C, насос будет работать с перегрузкой по напору, но недогрузкой по расходу. Рабочая точка уйдет влево по кривой Q-H, КПД снизится.

Более точное решение: Если завод «Техмаш» может изготовить насос с обточенными рабочими колесами (уменьшенного диаметра), мы можем снизить напор одной ступени. Например, обточив колесо на 5%, мы получим напор ступени не 22 м, а 20 м. Тогда:

n = 45 / 20 ≈ 2,25 → берем 3 ступени, но с обточкой колес. Реальный напор составит 60 метров. Запас — 15 метров (33%). Это приемлемо для промышленной эксплуатации.

4.5. Альтернативный вариант: две ступени

А что если попробовать взять 2 ступени с увеличенным диаметром колеса?

Если одна ступень может дать 25 метров, то две дадут только 50 метров. Это близко к требуемым 45 метрам, но запас всего 5 метров (11%). Для работы на длинном трубопроводе это рискованно: малейшее загрязнение фильтра или рост вязкости — и насос перестанет прокачивать.

Вывод: 3 ступени с небольшой обточкой колес — оптимальный баланс между запасом и экономичностью.

5. Влияние плотности жидкости

Важно понимать: напор, создаваемый центробежным насосом, не зависит от плотности жидкости. Насос создает одинаковый напор в метрах, качает ли он воду, дизель или бензин.

Но давление на выходе (в барах или МПа) зависит от плотности:

P = ρ × g × H

Для дизеля (ρ = 840 кг/м³):

P = 840 × 9,81 × 66 = 545 000 Па ≈ 5,45 бар.

Для воды это было бы 6,5 бар. Учитывайте это при выборе манометров и арматуры.

6. Расчет мощности двигателя

Чтобы выбрать электродвигатель, нужно рассчитать потребляемую мощность насоса:

N = (ρ × g × Q × H) / (1000 × η)

где:

• N — мощность на валу, кВт;

• Q — подача, м³/с (0,0139 м³/с);

• H — напор, м (66 м);

• η — КПД насоса (для ЦНС примем 0,7).

N = (840 × 9,81 × 0,0139 × 66) / (1000 × 0,7)

N = (840 × 9,81 × 0,0139 × 66) = 7 575 Вт = 7,6 кВт.

Делим на КПД: 7,6 / 0,7 = 10,8 кВт.

С учетом запаса на перегрузки (коэффициент 1,15–1,25), выбираем двигатель мощностью 15 кВт.

Если бы мы ошибочно поставили 2 ступени (напор 44 метра), то мощность потребовалась бы: N ≈ 10,8 × (44/66) = 7,2 кВт. Экономия на двигателе составила бы ~3 кВт. Но запас по надежности был бы принесен в жертву.

7. Пошаговый алгоритм для любого случая

Чтобы инженер мог повторить расчет для своих условий, приведем универсальный алгоритм:

1. Задайте расход (Q) — исходя из требуемой скорости перекачки и диаметра имеющейся трубы.

2. Определите физические свойства продукта (плотность, вязкость при минимальной температуре перекачки).

3. Рассчитайте скорость потока (v = Q / S).

4. Определите режим течения (Re) и коэффициент трения (λ).

5. Рассчитайте линейные потери (формула Дарси-Вейсбаха).

6. Добавьте местные потери (10–15% от линейных для длинных труб).

7. Прибавьте геодезическую высоту (разницу отметок) и требуемый остаточный напор.

8. Получите общий требуемый напор H.

9. Выберите типоразмер насоса ЦНС по каталогу «Техмаш» так, чтобы требуемый расход (Q) попадал в рабочую зону насоса (оптимально 0,7–1,1 от номинальной подачи).

10. Определите напор одной ступени выбранного насоса из его характеристики.

11. Разделите H на напор одной ступени и округлите в большую сторону.

8. Заключение: Доверяйте расчеты профессионалам

Расчет количества ступеней насоса ЦНС — это не просто арифметика, а инженерная задача, учитывающая десятки нюансов: реологические свойства топлива при разных температурах, старение труб, сезонные колебания вязкости, кавитационный запас.

Завод «Техмаш» не просто продает насосы. Мы выполняем полный гидравлический расчет для вашего объекта бесплатно при заказе оборудования. Наши инженеры подберут оптимальное количество ступеней, рассчитают диаметр колес, спрогнозируют поведение системы зимой и летом.

Помните: Недобор ступеней — это риск недокачать до потребителя. Перебор ступеней — это лишние затраты на электроэнергию. Точный расчет — это экономия миллионов рублей за срок службы насосной станции.

Техмаш — Точный расчет для вашей гидравлики!
