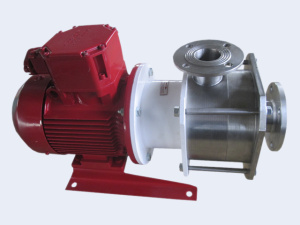

В стремлении повысить КПД насоса конструкторы и эксплуатационники часто пытаются минимизировать внутренние перетоки жидкости. Логика проста: чем меньше зазор между вращающимся рабочим колесом и неподвижным корпусом, тем меньше жидкости «убегает» обратно на всасывание, тем выше объемный коэффициент полезного действия.
Для воды или масла такая логика часто оправдана. Но когда речь заходит о светлых нефтепродуктах — бензине, керосине, уайт-спирите, авиатопливе — чрезмерное уменьшение зазоров в щелевых уплотнениях превращается из способа экономии энергии в источник аварийных рисков.

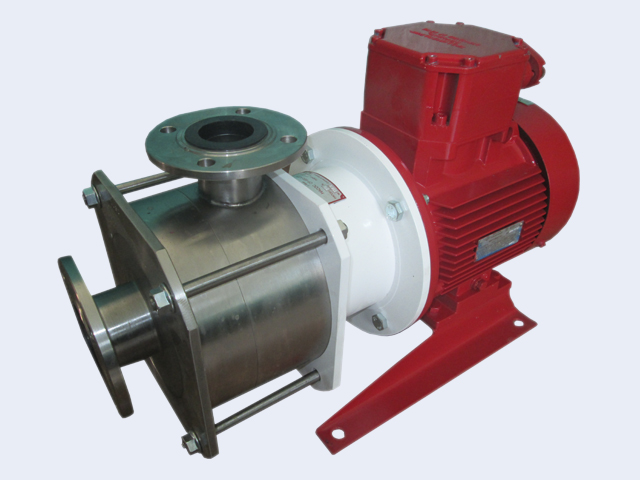

Завод «Техмаш» производит центробежные насосы (ЦНС, КМ, ЦНСк) для нефтегазового сектора и на собственном опыте знает, чем оборачивается погоня за «микронами» при работе с летучими и маловязкими средами. В этой статье мы подробно разберем, почему для светлых нефтепродуктов малый зазор в щелевом уплотнении — это не точность, а опасность.
1. Что такое щелевое уплотнение и зачем оно нужно?
1.1. Конструкция и назначение
В центробежном насосе рабочее колесо вращается внутри корпуса. Между напорной полостью (область высокого давления) и всасывающей полостью (область низкого давления) существует перепад давления. Если не принять мер, значительная часть перекачиваемой жидкости будет перетекать обратно через зазор между колесом и корпусом, минуя нагнетательный патрубок.
Для минимизации этих перетоков устанавливаются щелевые уплотнения (износостойкие кольца, wear rings):
-
Кольцо на рабочем колесе (вращающееся).
-
Кольцо в корпусе (неподвижное).
Эти кольца образуют узкую кольцевую щель. Через нее неизбежно протекает небольшое количество жидкости, но эта утечка несопоставимо мала по сравнению с основной подачей.
1.2. Типичные зазоры
Для насосов общего назначения диаметр зазора в щелевом уплотнении обычно составляет:
-
0,2–0,5 мм на сторону для малых насосов (Ду 50–80).
-
0,5–1,5 мм на сторону для крупных агрегатов (Ду 150–300).
Эти величины кажутся «грубыми» для токаря, но на самом деле они продиктованы физикой работы насоса.
2. Свойства светлых нефтепродуктов: Чем они отличаются от воды?
Чтобы понять опасность малых зазоров, нужно осознать специфику бензина и керосина как перекачиваемых сред.
2.1. Низкая вязкость
Кинематическая вязкость воды при 20°C ≈ 1 сСт.
Кинематическая вязкость бензина при 20°C ≈ 0,4–0,8 сСт.
Кинематическая вязкость керосина ≈ 1,2–2,0 сСт.
Бензин — жидкость заметно более «жидкая», чем вода. Это значит, что через один и тот же зазор бензина протечет в 1,5–2 раза больше, чем воды. Именно поэтому конструкторы пытаются компенсировать низкую вязкость уменьшением зазора. Но здесь их подстерегает вторая особенность.
2.2. Плохая смазывающая способность
Бензин и керосин — это не смазочные материалы. Они не образуют на поверхности металла прочной масляной пленки, как дизельное топливо или индустриальное масло. При трении двух металлических поверхностей, разделенных лишь тонким слоем бензина, смазка оказывается недостаточной.
2.3. Высокая испаряемость и кавитационная склонность
Бензин закипает при гораздо более низких температурах, чем вода. Давление насыщенных паров бензина при 20°C составляет 0,5–0,7 атмосферы (у воды — 0,02 атмосферы). Это означает, что в зазоре, где скорость потока резко возрастает (а давление по закону Бернулли падает), бензин начинает вскипать — образуются пузырьки пара. Это явление называется кавитацией.
2.4. Летучесть и взрывопожароопасность
Пары бензина образуют взрывоопасные смеси с воздухом. Любое локальное повышение температуры или искра могут привести к воспламенению.
3. Что происходит при слишком малом зазоре?
3.1. Механический контакт и «схватывание» (задиры)
При сборке насоса всегда существуют допуски на биение вала, овальность колеса, тепловые деформации. Если номинальный зазор в щелевом уплотнении составляет, скажем, 0,05–0,1 мм (как иногда делают «умельцы» для повышения КПД), то при выходе насоса на рабочие обороты происходит следующее:
-
Вал прогибается под действием радиальных сил.
-
Колесо смещается относительно корпуса.
-
Вращающееся кольцо касается неподвижного.
Поскольку бензин не смазывает, возникает сухое или полусухое трение. Металл локально разогревается до сотен градусов. Углеродистая сталь или чугун в этом режиме «схватываются» — происходит микросварка частиц металла. Вал резко затормаживается, насос клинит.
Для светлых нефтепродуктов это не просто остановка оборудования. Это источник нагрева, способный воспламенить пары бензина внутри насоса.
3.2. Кавитационная эрозия в щели
Даже если прямого контакта нет, но зазор очень мал (0,1–0,2 мм), скорость жидкости в щели становится огромной (десятки метров в секунду). По закону Бернулли давление в зазоре резко падает.
Для бензина с его высоким давлением насыщенных паров это означает мгновенное вскипание прямо в щели. Пузырьки пара выносятся потоком в зону более высокого давления и схлопываются с выделением энергии.
Каждый акт схлопывания пузырька — это микроскопический гидроудар. Поверхность колец покрывается язвами кавитационной эрозии. Зазор увеличивается неравномерно, появляются вибрации, которые еще больше усугубляют процесс.
3.3. Термическое расширение: зазор «съедается» на глазах
При работе насоса выделяется тепло (даже в штатном режиме). Корпус насоса и рабочее колесо нагреваются. Коэффициенты линейного расширения у разных материалов разные.
Если корпус чугунный, а колесо из нержавейки, при нагреве на 50–80°C зазор может уменьшиться на 0,1–0,3 мм. Если вы изначально заложили зазор 0,2 мм, при рабочей температуре он исчезнет полностью. Насос заклинит на горячем ходу, а при остывании «отпустит». Диагностика таких аварий крайне сложна.
3.4. Электростатический риск
Бензин — диэлектрик. При протекании через узкие зазоры с высокой скоростью возникает трение жидкости о стенки, что приводит к накоплению статического электричества. Если зазор настолько мал, что поток становится турбулентным с кавитационными пузырьками, генерация зарядов усиливается.
Если насос не заземлен идеально, разряд статического электричества внутри корпуса может стать источником воспламенения паров.
4. Особые случаи: Где малые зазоры особенно опасны?
4.1. Авиационный керосин (ТС-1, РТ)
Авиатопливо — это особая категория. Оно очень чистое (фильтруется до 5 микрон), но крайне огнеопасно. Для авиационных насосов (например, при заправке воздушных судов) требования к зазорам противоречивы: с одной стороны, нужна герметичность, с другой — исключение любого риска искрообразования при трении.
Правило для авиакеросина: Зазоры не должны быть меньше 0,3–0,4 мм на сторону для малых насосов. Материалы колец должны быть искробезопасными: бронза по нержавейке или карбид кремния по графиту.
4.2. Бензин с присадками (спирты, эфиры)
Современные высокооктановые бензины содержат оксигенаты (МТБЭ, этанол, метанол). Эти компоненты обладают еще более низкой смазывающей способностью, чем чистый бензин, и более агрессивны к эластомерам и металлам. В зазоре они активно испаряются, создавая зоны сухого трения.
4.3. Горячие светлые продукты
Если бензин или керосин перекачиваются при температуре выше 40–60°C (например, после теплообменников на НПЗ), давление насыщенных паров растет экспоненциально. Зазор, который нормально работает на холодном продукте, на горячем превращается в кавитационную камеру.
5. Правильный подход: Какими должны быть зазоры?
Завод «Техмаш» придерживается дифференцированного подхода к назначению зазоров в щелевых уплотнениях.
5.1. Расчет зазора по диаметру колеса
Существуют эмпирические формулы для минимально допустимых зазоров. Для светлых нефтепродуктов мы рекомендуем увеличенные зазоры по сравнению с водяными насосами.
Ориентировочные значения (на сторону):
-
Диаметр колеса до 150 мм: зазор 0,3–0,4 мм (для воды — 0,2–0,3 мм).
-
Диаметр колеса 150–300 мм: зазор 0,5–0,8 мм (для воды — 0,4–0,6 мм).
-
Диаметр колеса свыше 300 мм: зазор 1,0–1,5 мм.
Да, мы сознательно теряем 1–3% объемного КПД, но получаем надежность и безопасность.
5.2. Плавающие кольца (плавающие щелевые уплотнения)
Для ответственных применений мы используем плавающие кольца. В отличие от жестко закрепленных втулок, плавающее кольцо может незначительно смещаться в радиальном направлении. При касании колеса кольцо «отходит» в сторону, предотвращая задир и схватывание. После остановки кольцо возвращается в исходное положение.
5.3. Искробезопасные пары материалов
Для насосов, работающих на бензине и керосине, мы никогда не ставим пару «сталь по стали» или «чугун по чугуну» в щелевых уплотнениях.
Допустимые пары:
-
Вращающееся кольцо — бронза (БрО5Ц5С5), неподвижное — нержавейка 12Х18Н10Т.
-
Вращающееся кольцо — нержавейка, неподвижное — графит (углепластик).
-
Вращающееся кольцо — карбид кремния (SiC), неподвижное — карбид вольфрама (WC) или SiC (для авиатоплива).
Эти материалы даже при случайном касании не дают искру и имеют низкий коэффициент трения.
5.4. Контроль соосности и биения
Даже правильно выбранный зазор не спасет, если вал «гуляет». Для насосов на светлых нефтепродуктах критически важны:
-
Динамическая балансировка колеса (класс G 2.5 по ISO 1940).
-
Жесткость вала (минимальный прогиб).
-
Соосность насоса и двигателя (при муфтовом соединении).
Мы на заводе «Техмаш» проводим обязательную сборку с контролем радиального биения в контрольных точках. Это гарантирует, что зазор останется равномерным по всей окружности.
6. Кейсы из практики
Кейс 1: Котельная на керосине (замена импорта)
Заказчик поставил насос КМ 80-50-200 для подачи керосина в горелки. Местный механик решил «улучшить» насос и проточил кольца с зазором 0,05 мм. Результат: через 40 минут работы насос заклинил. Разборка показала наплавление металла на кольцах. Причина — термическое расширение + отсутствие смазки.
Решение «Техмаш»: Установили кольца с зазором 0,35 мм. Насос работает без нареканий 3 года.
Кейс 2: Слив бензина из ж/д цистерн (ЦНС 38-44)
Жалоба на сильную вибрацию и падение напора через 2 месяца после монтажа. Диагностика показала: зазор в щелевом уплотнении был задан 0,15 мм (перенесли с водяного аналога). За 2 месяца кавитационная эрозия «съела» зазор до 1,5 мм неравномерно по окружности — колесо бьет, перетоки огромные.
Решение «Техмаш»: Рекомендовали увеличить номинальный зазор до 0,5 мм и использовать плавающие бронзовые кольца. Проблема ушла, КПД восстановился за счет равномерности вращения.
7. Итоговая таблица: Зазоры для светлых нефтепродуктов
| Среда | Вязкость (сСт) | Рекомендуемый зазор (мм на сторону) | Материал колец | Риски при малом зазоре |
|---|---|---|---|---|
| Вода | 1,0 | 0,2–0,3 | Чугун / бронза | Низкие |
| Дизель | 3–6 | 0,25–0,35 | Сталь / бронза | Средние |
| Керосин | 1,2–2,0 | 0,3–0,5 | Бронза / нерж. / SiC | Высокие |
| Бензин | 0,4–0,8 | 0,35–0,6 | Бронза / нерж. / SiC | Критические |
| Авиатопливо | 1,0–1,5 | 0,4–0,6 | SiC / графит | Экстремальные |
Заключение: Безопасность дороже процентов КПД
Погоня за «лишними» 1–2% КПД через уменьшение зазоров в щелевых уплотнениях при работе со светлыми нефтепродуктами — это игра с огнем в прямом смысле слова.
Завод «Техмаш» при проектировании насосов для бензина, керосина и авиатоплива закладывает сознательно увеличенные зазоры, использует искробезопасные материалы и плавающие конструкции колец. Это наше принципиальное инженерное решение.
Мы предпочитаем, чтобы насос терял доли процента эффективности, но работал годами без аварий, чем выжимал максимум КПД ценой риска заклинивания, искрообразования и воспламенения.
Техмаш — Разумная точность для опасных сред!
