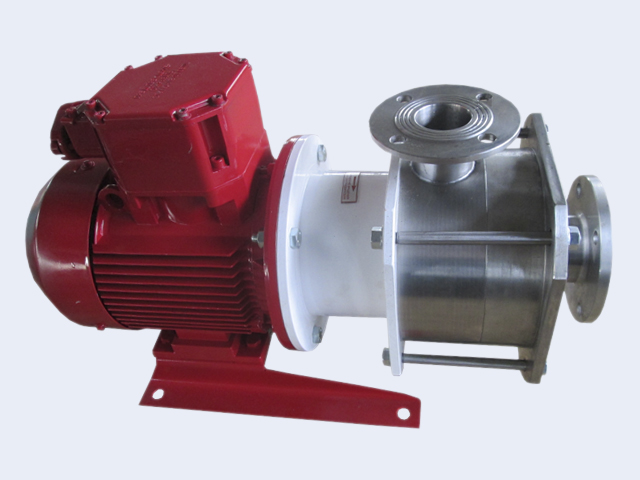

Почему для бензина критически важно использовать насосы со щелевыми уплотнениями из искробезопасных материалов?

Бензин — это не просто горючая жидкость. Это смесь легких углеводородов, которая при нормальных условиях постоянно выделяет пары, образующие с воздухом взрывоопасную концентрацию. Достаточно одной искры, чтобы превратить насосный агрегат в бомбу.

Большинство аварий на нефтебазах и АЗС происходит не из-за внешних источников огня (сварки, сигарет, молний), а из-за внутренних причин, скрытых внутри оборудования. Одна из самых коварных — искрение в щелевых уплотнениях центробежных насосов.

Завод «Техмаш» при производстве насосов для светлых нефтепродуктов (бензина, керосина) уделяет этому аспекту первостепенное внимание. В этой статье мы разберем, почему щелевые уплотнения являются потенциальным источником воспламенения, какие материалы считаются искробезопасными и как наш завод решает эту проблему в своих агрегатах.

1. Что такое щелевые уплотнения и почему они опасны?

1.1. Роль щелевых уплотнений в насосе

Щелевые уплотнения (износостойкие кольца) устанавливаются в центробежных насосах между вращающимся рабочим колесом и неподвижным корпусом. Их задача — минимизировать переток жидкости из области высокого давления обратно на всасывание.

Конструктивно это два кольца:

• Подвижное — закреплено на рабочем колесе.

• Неподвижное — запрессовано в корпус насоса.

Между ними существует зазор, который обычно составляет 0,2–0,6 мм на сторону. Через этот зазор неизбежно протекает небольшое количество бензина.

1.2. Механизм возникновения искры

В нормальном режиме работы вращающееся кольцо не касается неподвижного — их разделяет слой перекачиваемой жидкости. Однако в реальных условиях всегда присутствуют факторы, способные вызвать механический контакт:

• Прогиб вала под действием радиальных гидравлических сил.

• Вибрация из-за неидеальной балансировки колеса.

• Тепловые деформации корпуса и колеса.

• Кавитация и гидроудары.

• Попадание абразивных частиц (ржавчина, песок, окалина).

Когда кольца соприкасаются, возникает трение металла о металл. Если материалы способны к искрообразованию, в зоне контакта высекается искра — раскаленная частица металла или сгусток энергии, способный воспламенить пары бензина.

2. Почему бензин особенно уязвим?

2.1. Низкая температура вспышки

Температура вспышки бензина составляет минус 40°C и ниже. Это означает, что даже в сильный мороз бензин выделяет пары, способные воспламениться от искры. Для сравнения: у дизельного топлива температура вспышки +55°C, поэтому оно значительно менее опасно в этом отношении.

2.2. Широкий диапазон взрываемости

Бензиновые пары образуют взрывоопасную смесь с воздухом в диапазоне концентраций от 0,7% до 6% по объему. Это очень широкий диапазон. Даже незначительное испарение в закрытом насосном помещении создает взрывоопасную атмосферу.

2.3. Высокая скорость испарения

Бензин испаряется стремительно. Внутри насоса при перекачке всегда образуются паровые полости, особенно в зоне пониженного давления (всасывание) и в щелевых уплотнениях, где скорость потока максимальна. Эти паровые полости — идеальная среда для воспламенения.

2.4. Низкая смазывающая способность

Бензин не образует устойчивой масляной пленки на поверхностях металла. При касании колец смазка практически отсутствует, трение сухое, искрообразование максимальное.

3. Какие материалы считаются искробезопасными?

3.1. Понятие фрикционной искробезопасности

Не все металлы одинаково опасны при трении. Способность давать искры зависит от:

• Теплопроводности (чем выше, тем быстрее отводится тепло — безопаснее).

• Окисляемости (чем активнее металл окисляется, тем больше энергии выделяется при трении — опаснее).

• Твердости (твердые частицы при отрыве несут больше тепловой энергии).

3.2. Опасные материалы (искрящие)

• Чугун — крайне опасен. При трении откалываются частицы графита и железа, которые мгновенно окисляются, давая яркие искры.

• Углеродистая сталь — опасна. Искры возникают при трении и ударе.

• Алюминий — очень опасен. Дает яркие искры, способные воспламенить даже дизельное топливо.

• Магний и его сплавы — чрезвычайно опасны.

3.3. Искробезопасные материалы

• Бронза (оловянная, алюминиевая) — классический выбор для щелевых колец в топливных насосах. Бронза имеет низкий коэффициент трения, высокую теплопроводность (быстро рассеивает тепло) и не дает искр при контакте со сталью.

• Латунь — допустима, но менее износостойка, чем бронза.

• Нержавеющая сталь аустенитная (12Х18Н10Т, AISI 321) — при трении о бронзу или графит искр не дает, но при трении двух нержавеющих деталей может искрить умеренно (из-за наклепа).

• Графит, углепластик — абсолютно безопасны, но мягки и не могут нести нагрузку.

• Карбид кремния (SiC), карбид вольфрама (WC) — современные материалы для тяжелых условий. Искробезопасны, но только в паре «карбид — графит» или «карбид — карбид» при малых нагрузках.

4. Правильные пары трения для бензиновых насосов

Самый опасный сценарий — это контакт двух деталей из одинакового «искрящего» материала. Например, сталь по стали или чугун по чугуну.

Завод «Техмаш» при проектировании насосов для бензина использует следующие комбинации для щелевых уплотнений:

4.1. Бронза по нержавеющей стали (классика)

• Вращающееся кольцо (на колесе): Бронза БрО5Ц5С5 или БрАЖ9-4.

• Неподвижное кольцо (в корпусе): Нержавеющая сталь 12Х18Н10Т.

Преимущества:

• Бронза мягче нержавейки. При случайном касании изнашивается бронзовое кольцо (дешевое и легко заменяемое), а не дорогой корпус.

• Бронза имеет низкий коэффициент трения по стали даже в отсутствие смазки.

• Теплопроводность бронзы высокая — тепло от трения быстро отводится, искра не возникает.

• Продукты износа бронзы не искрят.

Ограничение: Бронза уступает стали по абразивной стойкости, поэтому такая пара рекомендуется для чистых светлых нефтепродуктов.

4.2. Карбид кремния по графиту (премиум)

• Вращающееся кольцо: Карбид кремния (SiC) — твердость 9 по шкале Мооса.

• Неподвижное кольцо: Электрографит, импрегнированный смолой или металлом.

Преимущества:

• Исключительная износостойкость (срок службы 10+ лет).

• SiC не искрит и не окисляется.

• Графит выполняет функцию твердой смазки.

• Работают даже при кратковременном сухом трении.

Применение: Насосы для авиакеросина, высокооктановых бензинов с присадками, объекты с повышенными требованиями безопасности (НПЗ, нефтеналивные терминалы).

4.3. Карбид вольфрама по карбиду вольфрама (экстремальный случай)

Обе пары из WC. Применяется для самых тяжелых условий — бензин с абразивом, высокие перепады давления. WC обладает колоссальной твердостью и не искрит. Однако стоимость такой пары высока, и требуется очень точная центровка вала.

5. Нормативные требования и стандарты

Искробезопасность щелевых уплотнений — это не просто рекомендация, а требование нормативных документов.

5.1. ГОСТ 31441-2011 (EN 13463-1)

Регламентирует требования к оборудованию для взрывоопасных сред. В части фрикционной искробезопасности требует исключения контакта материалов, способных давать воспламеняющие искры.

5.2. ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

Обязательный технический регламент Таможенного союза. Для насосов, работающих с бензином (класс взрывоопасности IIA-T3), требуется подтверждение соответствия конструкции требованиям искробезопасности.

5.3. Правила промышленной безопасности (ФНП Ростехнадзора)

Для нефтебаз и НПЗ действуют федеральные нормы и правила, запрещающие использование чугуна и алюминия в проточной части насосов для ЛВЖ.

6. Что предлагает завод «Техмаш»?

6.1. Стандартная комплектация для бензина

Все насосы «Техмаш» (ЦНС, КМ, ЦНСк), предназначенные для перекачки бензина и керосина, по умолчанию комплектуются щелевыми уплотнениями из бронзы БрО5Ц5С5 в паре с нержавеющей сталью 12Х18Н10Т.

Это обеспечивает:

• Полное соответствие требованиям ТР ТС 012/2011.

• Отсутствие искрообразования при случайном контакте.

• Долгий срок службы (5–8 лет при штатной эксплуатации).

6.2. Опция «Премиум» для авиатоплива и спецобъектов

Для объектов с повышенными требованиями (аэропорты, морские терминалы, стратегические объекты) мы предлагаем щелевые уплотнения из карбида кремния в паре с графитом. Это дороже, но обеспечивает максимальную безопасность и ресурс.

6.3. Запрещенные комбинации

Мы принципиально не используем в проточной части насосов для бензина:

• Чугунные щелевые кольца.

• Пары «сталь по стали».

• Алюминиевые детали в зоне трения.

7. Сопутствующие меры безопасности

Искробезопасные щелевые уплотнения — это лишь часть комплексной защиты. Завод «Техмаш» также предусматривает:

7.1. Заземление агрегата

Все насосы имеют специальные болты для подключения заземляющего контура. Отвод статического электричества обязателен.

7.2. Взрывозащищенные двигатели

Насосы для бензина комплектуются электродвигателями с маркировкой 1ExdIIBT4 или 1ExdeIIBT4 (взрывонепроницаемая оболочка).

7.3. Датчики температуры и вибрации

Контроль температуры подшипниковых узлов и корпуса позволяет выявить аномальное трение на ранней стадии, до возникновения опасной ситуации.

7.4. Герметичность фланцев

Прокладки из фторопласта (PTFE) или паронита с фторопластовым покрытием исключают утечки паров бензина в помещение.

8. Кейс из практики: Модернизация насосной на нефтебазе

Проблема: На нефтебазе в Сибири работали насосы 1980-х годов выпуска с чугунными щелевыми кольцами. При перекачке бензина АИ-92 персонал периодически слышал «металлический скрежет» при пусках. После одного из пусков произошла локальная вспышка паров внутри насосного зала (чудом обошлось без пожара).

Решение «Техмаш»: Замена насосов на агрегаты ЦНС с проточной частью из нержавейки 12Х18Н10Т и щелевыми кольцами «бронза по стали». Дополнительно установлены датчики вибрации и система автоматического отключения при превышении пороговых значений.

Результат: За 5 лет эксплуатации — ни одного инцидента, связанного с искрением. Насосы работают стабильно.

9. Итоговая таблица: Какие материалы можно и нельзя использовать

Заключение: Безопасность стоит дешевле аварии

Искробезопасные щелевые уплотнения — это не опция, а обязательное требование для насосов, перекачивающих бензин. Экономия на материалах в этом узле чревата не просто выходом оборудования из строя, а пожаром, гибелью людей и экологической катастрофой.

Завод «Техмаш» гарантирует:

• Проточные части насосов для бензина изготавливаются только из искробезопасных пар трения.

• Соответствие требованиям ТР ТС 012/2011 и ГОСТ 31441.

• Выходной контроль каждой единицы продукции.

Перекачивайте бензин спокойно — выбирайте насосы «Техмаш» с правильно подобранными щелевыми уплотнениями. Техмаш — Безопасность в каждом зазоре!
